جزئیات محصول:
پرداخت:
|
| تولید - محصول: | پمپ دیافراگمی کم فشار | حداکثر سرعت جریان: | 378 لیتر در دقیقه |
|---|---|---|---|
| حداکثر بالابر: | 70 متر | ویژگی: | عدم نشتی |
| برجسته: | پمپ دیافراگمی با عملکرد پنوماتیک,پمپ دیافراگمی دوگانه پنوماتیک,پمپ دیافراگمی خلاء بدون نشتی |
||

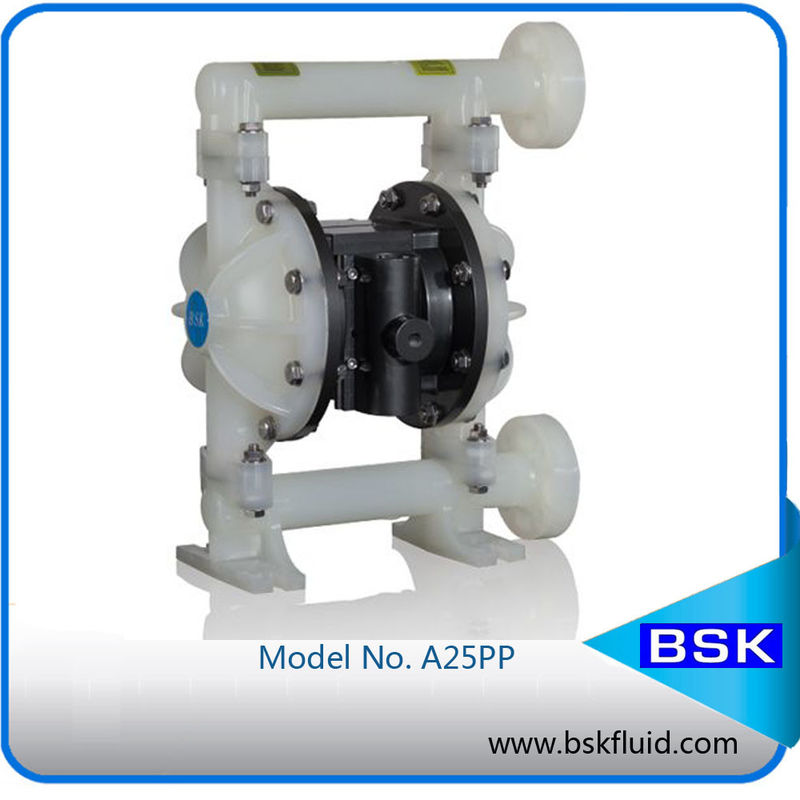

پمپ دیافراگم خلاء PTFE، چاپ پمپ های جوهر پلاستیکی
معرفی دیافراگم خلاء
پمپ دیافراگم ارائه می دهد حجم بالا حتی در فشار هوا کم و طیف وسیعی از گزینه های سازگاری مواد در دسترس است. به مدل و گزینه نمودار. پمپ با موتور هوا و بخش مایع تهیه شده است.
پمپ دیافراگم هوا، به طور متناوب فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.
دوچرخه سواری پمپ شروع می شود به عنوان فشار هوا اعمال می شود و همچنان به پمپ و همچنان با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و هنگامی که فشار حداکثر خط به دست می آید، دستگاه دوچرخه سواری را متوقف می کند (دستگاه بسته شدن دستگاه) و پمپاژ به صورت نیازمند
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L / حداقل | 378 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلیمتر | 6 |
| 6 | وزن | کیلوگرم | 23 |
| 7 | سطح صدا | دبی | <70 |
مشخصات دیافراگم خلاء
پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خودپرداز
3. همه انواع رسانه را حمل کن
4. مواد: فولاد ریخته گری، آلو، SS، PP
پمپ دیافراگم خلاء کاربرد و مزیت:
پمپ های دیافراگم پنوماتیک با هوا فشرده کار می کنند. پمپ های دیافراگم مناسب برای پمپاژ مایعات با ذرات و مایعات مختلف است که بسیار چسبناک، فرار، خوردگی یا سمی و همچنین کلوئید هستند. بدن پمپ از آلیاژهای آلومینیوم، چدن یا فولاد ضد زنگ ساخته شده است. دیافراگم از لاستیک با کیفیت بالا مانند لاستیک نیتریل، لاستیک chloronorgutta، لاستیک فلورئین ساخته شده است. پمپ های دیافراگم به طور گسترده در صنایع شیمیایی، الکترونیک، سرامیک، مواد غذایی و صنایع نساجی استفاده می شود.
نکته: وزن پمپ در جدول تقریبی است .. به دلیل اجزاء اختلاف ایجاد می شود. فقط برای مرجع
محدودیت دما مواد (مواد دیافراگم / توپ / مهر و موم شده)
ماده | محدوده دمای کاربرد |
POM | 10 ° -180 ° F (-12 ° - 82 ° C) |
سانتوپن ® | -40 ° - 225 ° F (-40 ° - 107.2 ° C) |
PTFE | 40 ° - 220 ° F (4.4 ° - 104 ° C) |
نیترول | 10 ° - 180 ° F (-12 ° - 82 ° C) |
ویتون® | -40 ° - 350 ° F (-40 ° -176.6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28.9 ° - 65.5 ° C) |
PP | 32 درجه - 175 درجه فارنهایت (0 - 79.4 درجه سانتی گراد) |
شرح پمپ دیافراگم خلاء
پمپ دیافراگم BSK، حتی در فشار هوا کم و طیف گسترده ای از گزینه های سازگاری با مواد موجود، امکان تحویل حجم بالا را ارائه می دهد. پمپ های BSK دارای طراحی مقاوم در برابر سقوط، بخش موتور / مایع هوا مدولار هستند.
پمپ های دیافراگم دوگانه هوا با استفاده از یک دیفرانسیل فشار در اتاق های هوا به طور متناوب ایجاد مکش و فشار مایع مثبت در محفظه های مایع، کنترل توپ اطمینان از جریان مثبت مایعات.
پس از تهویه، پمپ ستاره برای اجرا، و فشار خروجی به خروجی مورد نظر می رسد. هنگامی که فشار در خروجی به حداکثر محدود می شود (معادل هر دو ورودی و خروجی بسته می شود) پمپ متوقف خواهد شد. هنگامی که فشار در خط لوله کمتر از حداکثر شیر است، پمپ عملیات را از سر خواهد گرفت.
نگهداری
نگهداری پمپ دیافراگم تنظیم مجدد نقاط توجه.
راهنمایی عیب یابی
خروجی 1.Air هنگام پمپاژ مایع است
بررسی کنید که دیافراگم آسیب دیده باشد
بررسی کنید که آیا دیافراگم پیچش پیچیده است
سیال خروجی 2. حباب است
اتصالات لوله مکش را به خوبی مهر و موم کنید
لوله مکش و ورودی مایع را کاملا مهر و موم کنید
حلقه بین ورودی مایع و حلقه مایع را با حلقه O بررسی کنید
دیافراگم را چک کنید
ظرفیت 3.Pumping کم است
بررسی کنید که آیا عرضه هوا پایدار است یا خیر
بررسی کنید که آیا ورودی و خروجی مسدود شده است یا خیر
مفصل را به ورودي مايع چک کنيد و نشت ندهيد
چک کنید اگر توپ به صندلی توپ یا صندلی توپ مناسب نیست
4. بدون حرکت مجدد، جریان هوا از پورت اگزوز تخلیه می شود
حلقه مهر و موم شده از شیر هوا را بررسی کنید
حلقه مهر و موم شیر دریچه خلبان را بررسی کنید
حلقه مهر و موم شده از میله دیافراگم را بررسی کنید
