جزئیات محصول:
پرداخت:
|
| تولید - محصول: | پمپ دیافراگمی با هوا | حداکثر فشار خروجی: | 0.69 مگاپاسکال |
|---|---|---|---|
| محدودیت های دما: | 32 درجه تا 175 درجه فارنهایت | سطح نویز: | 70 دسی بل |
| نام: | پمپ دیافراگمی پلی پروپیلن | کاربرد: | انتقال مایع خورنده |
| نرخ جریان: | 0-20 متر مکعب در ساعت | جنس دیافراگم: | تفلون |
| سر: | 30 متر | ||
| برجسته کردن: | پمپ دیافراگمی پلی پروپیلن 1/4 اینچ,پمپ دیافراگمی پلی پروپیلن 70 دسی بل |
||

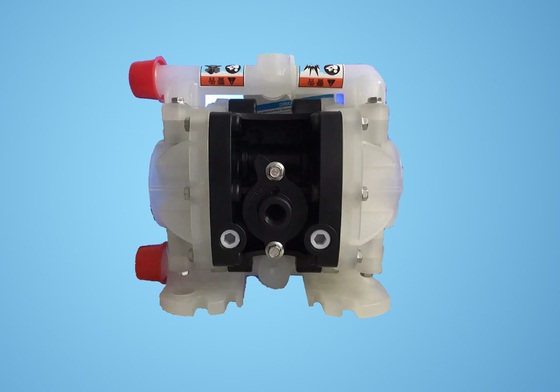

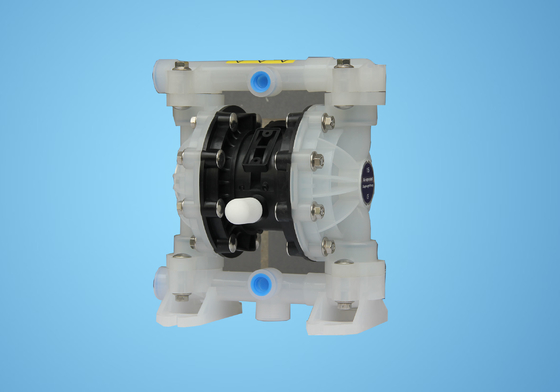

پمپ دیافراگمی 1/4 اینچی هوا برای انتقال مایع خورنده
پمپ دیافراگمی پلی پروپیلن کم صدا برای خوردگی حلال شیمیایی
معرفی پمپ دیافراگمی پلی پروپیلن
پمپ دیافراگم هوا(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.
مشخصات پمپ دیافراگمی پلی پروپیلن:
1/4 اینچ و 1/2 اینچ و 1 اینچ و 1.5 اینچ و 2 اینچ و 3 اینچ
پمپ دیافراگم هوا
1. بدون نشتی
2. عملکرد خوب خود پر کردن
3. انتقال رسانه های مختلف
| مورد | شرح | واحد | شکل مرجع |
| 1 | پمپ هوا SIZE | اینچ | 0.25 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 27 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.69 |
| 5 | حداکثر اندازه ذرات | میلی متر | 3 |
| 6 | وزن | کیلوگرم | 2.3 |
| 7 | سطح نویز | دسی بی | 70 |
BG06 XX - XXX - X (انتخاب مدل)
شکل دهانه لوله: A-BSP B-NPT(F) C-Flange
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE/Santoprene
مواد توپ: 9 - Santoprene H – Hytre T – PTFE A – Acetal
جنس صندلی توپ: P/K – پلی پروپیلن/Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلیاژ آلومینیوم CI - فولاد کربن P/K - پلی پروپیلن / کینوآر
حداکثر دمای اعمال شده(دیافراگم / توپ / مواد مهر و موم)
استال ·····························································································; - 150 درجه فارنهایت (4.4-65.5 درجه سانتی گراد)
سانتوپرن················································-40°-225°F ( -40°- 107.2 درجه سانتی گراد ·········40°- 220°F (4.4°-104°C) نیتریل······································| ························10°- 180°F (-12°-82°C) Viton············· ·················································-40°-350°F (-40°-176.6°C) Hytrel·····································| ···············-20°-150°F (-12°-93°C) Kynar ···············································. ································································; 0-79.4 درجه سانتی گراد)
استفاده از محصول
1. کره بادام زمینی، کیمچی، پوره سیب زمینی، سوسیس قرمز کوچک، تفاله سیب مربا، شکلات و غیره را پمپ کنید.
2. پمپاژ رنگ، صمغ و رنگدانه.
3، چسب و چسب، همه انواع را می توان پمپ کرد.
4، انواع کاشی، چینی، آجر و لعاب سفال.
5. پس از حفر چاه نفت، رسوب و دوغاب را پمپ کنید.
6. امولسیون ها و پرکننده های مختلف را پمپ کنید.
7. پمپاژ انواع سن.
8. از پمپ به عنوان تانکر استفاده کنید و بارج مخزن را پاک می کند تا سن را جذب کند.
9، رازک و دوغاب پودر تخمیر شده، شربت، شکر متراکم.
10. پمپاژ آب از معادن، تونل ها، تونل ها، بهره برداری و سرباره.پمپاژ دوغاب و ملات سیمان.
11، انواع خمیر لاستیک.
12. انواع مواد ساینده، خورنده، نفت و گل، گریس پاک کننده و ظروف عمومی.
13، انواع مایعات بسیار سمی، قابل اشتعال، فرار.
ابعاد نصب:
آ)اولین، پمپ را از سیستم خط لوله خارج کرده و مواد داخل پمپ را تخلیه کنید.ب) پمپ را در محیط کار تمیز قرار دهید.ج) لوله خروجی آب (1) را از پمپ خارج کنید و سپس گلوله های (2)، فنجان های O (3) و (47) و سوکت های توپ (4) را از انتهای بالایی درپوش مایع (5) خارج کنید. به نوبه خود.سپس پمپ را وارونه قرار دهید و لوله ورودی آب (11) را بردارید تا کاپ های O-ring (3) و (47)، صندلی های توپ (4) و صندلی های توپ (2) را از درپوش مایع (5) خارج کنید. .د) پیچ های اطراف دو پوشش مایع را باز کنید و پوشش مایع (5) را بردارید.ه) پیچ های دیافراگم (10) را باز کنید و واشرهای دیافراگم (7)، (8) و دیافراگم (6) را از هر دو سر جدا کنید.مهر و موم لب (25) را می توان با برداشتن میله دیافراگم (23) تعویض کرد.و) ابتدا پیچ (39) را باز کنید و سپس محفظه دریچه هوا (38)، بادگیر (42)، واشر آب بندی (40) و (41) را بردارید.ز) ورق سوپاپ (36) و صفحه سوپاپ (37) را از آستین دریچه هوا (38) خارج کنید.
h) گیره (29) را بردارید، پوشش انتهایی (31) را از هر دو سر آستین دریچه هوا (38) بیرون بیاورید و در صورت نیاز، فنجان (30) را جایگزین کنید.i) پس از هل دادن عنصر سوپاپ (35) به خارج از آستین دریچه هوا (38) با دست، بسته بندی لبه (33) قابل بررسی است.j) ابتدا 4 پیچ (16) را که سر سیلندر را ثابت می کنند، باز کنید، سپس سرسیلندرهای (14) و (18) را در دو انتها جدا کرده و پوشش O-ring (17) را بردارید.ک) واشر آب بندی (19) را از شیار محفظه موتور (15) خارج کنید.ل) میله راهنما (22) و میله ماشه (45) را از محفظه موتور (15) بیرون بیاورید و بسته بندی لبه (20) را روی میله ماشه یا حلقه O-رینگ (44) روی میله راهنما قرار دهید.از آنجایی که مراحل مونتاژ و مراحل جداسازی پمپ دیافراگمی ناسازگار است، لطفاً در هنگام مونتاژ به نکات زیر توجه کنید: 1) کلیه عناصر آب بندی و قسمت های تماس آنها باید با روغن روان کننده پوشانده شوند.2) قبل از استفاده، لطفاً تمام عناصر آب بندی را برای آسیب، مانند آسیب سطح، به دقت بررسی کنید.اگر آسیب دیده است، آن را با یک مورد جدید جایگزین کنید.3) جهت لب بسته بندی نوع لب (20) (، 25)، (33) باید با جهت نشان داده شده در شکل مطابقت داشته باشد.4) پیچ های روی پوشش مایع باید به صورت مورب سفت شوند تا اثر آب بندی بهتری حاصل شود.
عیب یابی1. مقداری مایع همراه با جریان هوا از درگاه اگزوز خارج می شود.دیافراگم را برای آسیب دیدگی بررسی کنید.پیچ های دیافراگم را از نظر شل بودن بررسی کنید.بررسی کنید که آیا اتصال بین لوله مکش و منیفولد ورودی به خوبی آب بندی شده است یا خیر.حلقه O بین منیفولد ورودی و درپوش مایع را بررسی کنید.بررسی کنید که آیا پیچ های دیافراگم شل شده اند یا خیر.بررسی کنید که آیا جریان هوا در زمانی که خروجی پمپ کم است پایدار است یا خیر.
بررسی کنید که آیا ورودی/خروجی مسدود شده است.تنگی هوای اتصال اتصال منیفولد ورودی را بررسی کنید.توپ چک روی نشیمنگاه سوپاپ گیر نکرده یا توپ به درستی ثابت نشده است.4. هنگامی که حرکت رفت و برگشتی وجود ندارد، هوا از درگاه اگزوز تخلیه می شود.حلقه مهر و موم (33) روی قرقره (35) را بررسی کنید.حلقه مهر و موم (20) روی اهرم ماشه (45) را بررسی کنید.حلقه مهر و موم (25) روی شاتون دیافراگم را بررسی کنید
