| تولید: | پمپ دیافراگمی 2 اینچی | حداکثر فشار خروجی: | 0.83 مگاپاسکال |
|---|---|---|---|
| ویژگی: | عدم نشتی | کاربرد: | صنایع شیمیایی |
| قدرت: | پنوماتیک | فشار: | فشار کم |
| سوخت: | هوا عمل کرد | حداکثر فشار: | 8.6 بار |
| برجسته کردن: | پمپ دو دیافراگمی SS,پمپ دو دیافراگمی 2 اینچی,پمپ هوای پنوماتیک |
||

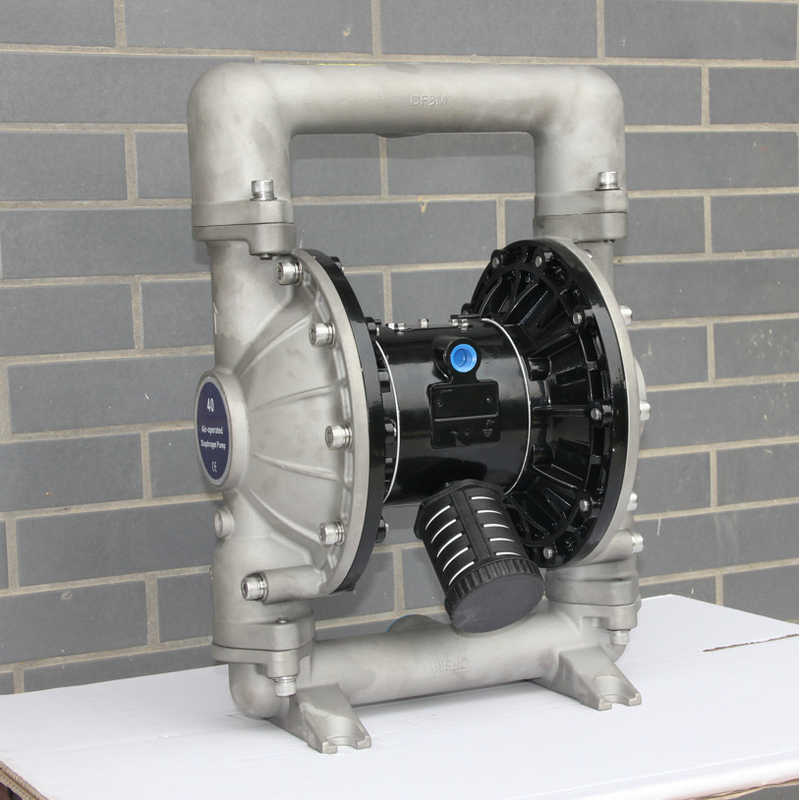

پمپ هوای پنوماتیک 2 اینچی فولاد ضد زنگ هوا پمپ دیافراگمی دوگانه برای صنعت مهندسی شیمی
پمپ هوای دیافراگمی 2 اینچی پنوماتیک خلاء لاستیکی بدون نشتی
معرفی پمپ دیافراگمی دو اثره
پمپ دیافراگم هوا(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.
پمپ دیافراگمی تحویل حجم بالایی را حتی در فشار هوای کم و طیف وسیع جاده ای از گزینه های سازگاری مواد در دسترس ارائه می دهد. به نمودار مدل و گزینه مراجعه کنید. پمپ با موتور هوا و بخش سیال مدولار شده ارائه می شود.
پمپ دیافراگمی با هوا به طور متناوب با استفاده از اختلاف فشار در محفظه هوا، فشار سیال ورودی و فشار مثبت سیال را در محفظه سیال ایجاد می کند.شیر توپی می تواند جریان رو به جلو سیال را تضمین کند.
چرخه پمپ با اعمال فشار هوا آغاز می شود و پمپاژ پمپ ادامه می یابد و با تقاضا مطابقت می کند.فشار خط را ایجاد و حفظ می کند و پس از رسیدن به حداکثر فشار خط (بسته شدن دستگاه تخلیه) چرخه را متوقف می کند و در صورت نیاز پمپاژ را از سر می گیرد.
پارامترهای پمپ دیافراگمی دو اثره
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L/Min | 903 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلی متر | 9 |
| 6 | وزن | کیلوگرم | 103 |
| 7 | سطح نویز | دسی بی | 70 |
پمپ دیافراگمی دو اثرهمشخصات فنی
پمپ دیافراگم هوا
1. عدم نشتی
2. عملکرد خوب خود پرایمینگ
3. انواع رسانه ها را منتقل کنید
4. مواد: فولاد ریخته گری، آلو، SS، PP
A 50 XX - XXX - X (انتخاب مدل)
شکل دهانه لوله: A-BSP B-NPT(F) C-Flange
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE/Santoprene
مواد توپ: 9 - Santoprene H – Hytre T – PTFE A – Acetal
جنس صندلی توپ: P/K – پلی پروپیلن/Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلیاژ آلومینیوم CI - فولاد کربن P/K - پلی پروپیلن / کینوآر
حداکثر دمای اعمال شده(دیافراگم / توپ / مواد مهر و موم)
استال ··························································; - 150 درجه فارنهایت (4.4-65.5 درجه سانتی گراد)
سانتوپرن·················································-40°-225°F (-40-- 107.2 درجه سانتی گراد) ······· · 40 درجه - 220 درجه فارنهایت (4.4 - 104 درجه سانتیگراد) نیتریل·································| ························10°- 180°F (-12°-82°C) Viton·············· ···········································-40°-350°F (-40°F) -176.6°C) Hytrel········································| ·······-20°-150°F (-12°--93°C) Kynar ·································10°-200°F (-28.9°-65.5°C) پلی پروپیلن············ ·····················.
کاربرد پمپ دیافراگمی دو اثره
1، مایعات سمی، قابل احتراق و فرار.
2، اسید قوی، مایعات قلیایی قوی با خوردگی
3، کامیون تانکر، کارخانه بیلک، بارگیری و تخلیه فرآورده های نفتی
4، ترشی، تفاله میوه، پوره سیب زمینی، شکلات و غیره
5، رنگ، لاستیک، رنگدانه و چسب
6، انواع خمیر سرامیک، دوغاب، ملات و دوغاب
7، لاتکس مختلف، حلال های آلی، چاشنی
8، برداشتن حامل روغن (پمپ کردن آب کثیف و روغن باقیمانده)
9، رازک معمولی، خمیر نازک از قدرت مخمر، شربت و ملاس
10، مایع ویژه
2 اینچ نمودار جریان
توضیحات کلی
الزامات هوا و روغن کاری
فشار بیش از حد هوا.می تواند باعث آسیب پمپ، آسیب شخصی یا آسیب به اموال شود.
دستورالعمل های عملیاتی
نگهداری
جداسازی بخش مایع
توجه: فقط مدل‌های دیافراگمی از دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می‌کنند.به نمای کمکی در تصویر بخش مایع مراجعه کنید.
مونتاژ مجدد بخش سیال
ابعاد نصب:
جداسازی قطعات در بخش سیال
آ)اولین،پمپ را از سیستم خط لوله خارج کرده و مواد داخل پمپ را تخلیه کنید.
ب) پمپ را در محیط کار تمیز قرار دهید.
ج) لوله خروجی آب (1) را از پمپ خارج کنید و سپس گلوله های (2)، فنجان های O (3) و (47) و سوکت های توپ (4) را از انتهای بالایی درپوش مایع (5) خارج کنید. به نوبه خود.سپس پمپ را وارونه قرار دهید و لوله ورودی آب (11) را بردارید تا کاپ های O-ring (3) و (47)، صندلی های توپ (4) و صندلی های توپ (2) را از درپوش مایع (5) خارج کنید. .د) پیچ های اطراف دو پوشش مایع را باز کنید و پوشش مایع (5) را بردارید.ه) پیچ های دیافراگم (10) را باز کنید و واشرهای دیافراگم (7)، (8) و دیافراگم (6) را از هر دو سر جدا کنید.مهر و موم لب (25) را می توان با برداشتن میله دیافراگم (23) تعویض کرد.و) ابتدا پیچ (39) را باز کنید و سپس محفظه دریچه هوا (38)، بادگیر (42)، واشر آب بندی (40) و (41) را بردارید.ز) ورق سوپاپ (36) و صفحه سوپاپ (37) را از آستین دریچه هوا (38) خارج کنید.h) گیره (29) را بردارید، پوشش انتهایی (31) را از هر دو سر آستین دریچه هوا (38) بیرون بیاورید و در صورت نیاز، فنجان (30) را جایگزین کنید.i) پس از هل دادن عنصر سوپاپ (35) به خارج از آستین دریچه هوا (38) با دست، بسته بندی لبه (33) قابل بررسی است.
j) ابتدا 4 پیچ (16) را که سر سیلندر را ثابت می کنند، باز کنید، سپس سرسیلندرهای (14) و (18) را در دو انتها جدا کرده و پوشش O-ring (17) را بردارید.ک) واشر آب بندی (19) را از شیار محفظه موتور (15) خارج کنید.ل) میله راهنما (22) و میله ماشه (45) را از محفظه موتور (15) بیرون بیاورید و بسته بندی لبه (20) را روی میله ماشه یا حلقه O-رینگ (44) روی میله راهنما قرار دهید.از آنجایی که مراحل مونتاژ و مراحل جداسازی پمپ دیافراگمی ناسازگار است، لطفاً در هنگام مونتاژ به نکات زیر توجه کنید: 1) کلیه عناصر آب بندی و قسمت های تماس آنها باید با روغن روان کننده پوشانده شوند.
2)قبل از استفادهلطفاً تمام عناصر آب بندی را برای آسیب، مانند آسیب سطح، به دقت بررسی کنید.اگر آسیب دیده است، آن را با یک مورد جدید جایگزین کنید.3) جهت لب بسته بندی نوع لب (20) (، 25)، (33) باید با جهت نشان داده شده در شکل مطابقت داشته باشد.4) پیچ های روی پوشش مایع باید به صورت مورب سفت شوند تا اثر آب بندی بهتری حاصل شود.
عیب یابی1. مقداری مایع همراه با جریان هوا از درگاه اگزوز خارج می شود.دیافراگم را برای آسیب دیدگی بررسی کنید.پیچ های دیافراگم را از نظر شل بودن بررسی کنید.بررسی کنید که آیا اتصال بین لوله مکش و منیفولد ورودی به خوبی آب بندی شده است یا خیر.حلقه O بین منیفولد ورودی و درپوش مایع را بررسی کنید.بررسی کنید که آیا پیچ های دیافراگم شل شده اند یا خیر.بررسی کنید که آیا جریان هوا در زمانی که خروجی پمپ کم است پایدار است یا خیر.بررسی کنید که آیا ورودی/خروجی مسدود شده است.تنگی هوای اتصال اتصال منیفولد ورودی را بررسی کنید.توپ چک روی نشیمنگاه سوپاپ گیر نکرده یا توپ به درستی ثابت نشده است.4. هنگامی که حرکت رفت و برگشتی وجود ندارد، هوا از درگاه اگزوز تخلیه می شود.حلقه مهر و موم (33) روی قرقره (35) را بررسی کنید.حلقه مهر و موم (20) روی اهرم ماشه (45) را بررسی کنید.حلقه مهر و موم (25) روی شاتون دیافراگم را بررسی کنید
