| تولید: | پمپ دیافراگمی 2 اینچی | حداکثر فشار خروجی: | 0.83 مگاپاسکال |
|---|---|---|---|
| ویژگی: | عدم نشتی | کاربرد: | صنایع شیمیایی |
| قدرت: | پنوماتیک | فشار: | فشار کم |
| سوخت: | هوا عمل کرد | حداکثر فشار: | 8.6 بار |
| مواد: | فولاد ریخته گری، آلو، SS، PP | ||
| برجسته کردن: | پمپ دیافراگمی پنوماتیک 0.83 مگاپاسکال,پمپ دیافراگمی دوگانه پنوماتیک 8.6 بار,پمپ پنوماتیک دو دیافراگمی با فشار کم |
||

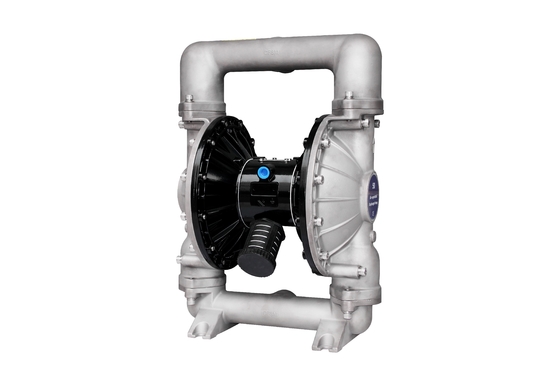

پمپ دیافراگمی دوگانه 0.83mpa بدون نشتی پنوماتیک 8.6bar
معرفی پمپ دیافراگمی دو اثره
پمپ دیافراگم هوا(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.
پمپ دیافراگمی تحویل حجم بالایی را حتی در فشار هوای کم و طیف وسیع جاده ای از گزینه های سازگاری مواد در دسترس ارائه می دهد. به نمودار مدل و گزینه مراجعه کنید. پمپ با موتور هوا و بخش سیال مدولار شده ارائه می شود.
پمپ دیافراگمی با هوا به طور متناوب با استفاده از اختلاف فشار در محفظه هوا، فشار سیال ورودی و فشار مثبت سیال را در محفظه سیال ایجاد می کند.شیر توپی می تواند جریان رو به جلو سیال را تضمین کند.
چرخه پمپ با اعمال فشار هوا آغاز می شود و پمپاژ پمپ ادامه می یابد و با تقاضا مطابقت می کند.فشار خط را ایجاد و حفظ می کند و پس از رسیدن به حداکثر فشار خط (بسته شدن دستگاه تخلیه) چرخه را متوقف می کند و در صورت نیاز پمپاژ را از سر می گیرد.
پارامترهای پمپ دیافراگمی دو اثره
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L/Min | 903 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلی متر | 9 |
| 6 | وزن | کیلوگرم | 103 |
| 7 | سطح نویز | دسی بی | 70 |
A 50 XX - XXX - X (انتخاب مدل)
شکل دهانه لوله: A-BSP B-NPT(F) C-Flange
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE/Santoprene
مواد توپ: 9 - Santoprene H – Hytre T – PTFE A – Acetal
جنس صندلی توپ: P/K – پلی پروپیلن/Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلیاژ آلومینیوم CI - فولاد کربن P/K - پلی پروپیلن / کینوآر
حداکثر دمای اعمال شده(دیافراگم / توپ / مواد مهر و موم)
استال ··························································; - 150 درجه فارنهایت (4.4-65.5 درجه سانتی گراد)
سانتوپرن·················································-40°-225°F (-40-- 107.2 درجه سانتی گراد) ······· · 40 درجه - 220 درجه فارنهایت (4.4 - 104 درجه سانتیگراد) نیتریل·································| ························10°- 180°F (-12°-82°C) Viton·············· ···········································-40°-350°F (-40°F) -176.6°C) Hytrel········································| ·······-20°-150°F (-12°--93°C) Kynar ·································10°-200°F (-28.9°-65.5°C) پلی پروپیلن············ ·····················.
کاربرد پمپ دیافراگمی دو اثره
1، مایعات سمی، قابل احتراق و فرار.
2، اسید قوی، مایعات قلیایی قوی با خوردگی
3، کامیون تانکر، کارخانه بیلک، بارگیری و تخلیه فرآورده های نفتی
4، ترشی، تفاله میوه، پوره سیب زمینی، شکلات و غیره
5، رنگ، لاستیک، رنگدانه و چسب
6، انواع خمیر سرامیک، دوغاب، ملات و دوغاب
7، لاتکس مختلف، حلال های آلی، چاشنی
8، برداشتن حامل روغن (پمپ کردن آب کثیف و روغن باقیمانده)
9، رازک معمولی، خمیر نازک از قدرت مخمر، شربت و ملاس
10، مایع ویژه
2 اینچ نمودار جریان
توضیحات کلی
الزامات هوا و روغن کاری
فشار بیش از حد هوا.می تواند باعث آسیب پمپ، آسیب شخصی یا آسیب به اموال شود.
دستورالعمل های عملیاتی
نگهداری
جداسازی بخش مایع
توجه: فقط مدل‌های دیافراگمی از دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می‌کنند.به نمای کمکی در تصویر بخش مایع مراجعه کنید.
مونتاژ مجدد بخش سیال
ابعاد نصب:
