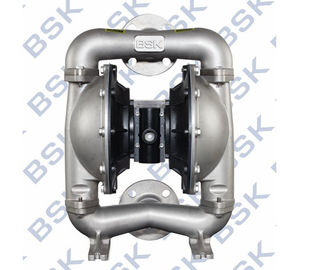

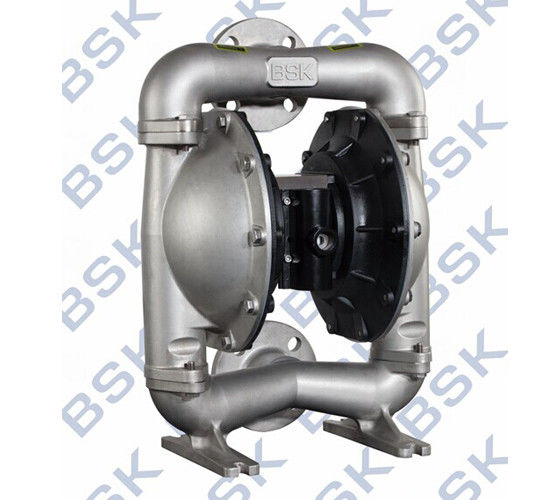

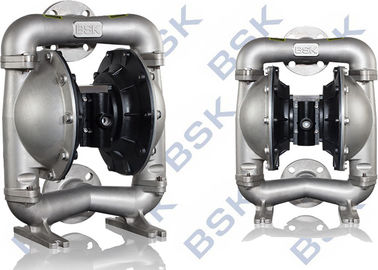

پمپ پنوماتیک خلاء 2 پمپ دیافراگم هوا بدون نشتی عمل می کند
معرفی دیافراگم دو مرحله ای
پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستی یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم (سوپاپ ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.
پمپ دیافراگم ارائه می دهد حجم بالا حتی در فشار هوا کم و طیف وسیعی از گزینه های سازگاری مواد در دسترس است. به مدل و گزینه نمودار. پمپ با موتور هوا و بخش مایع تهیه شده است.
پمپ دیافراگم هوا، به طور متناوب فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.
دوچرخه سواری پمپ شروع می شود به عنوان فشار هوا اعمال می شود و همچنان به پمپ و همچنان با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و هنگامی که خط خطی حداکثر خط رسیده است قطع می شود (بسته شدن دستگاه).
پارامترهای پمپ دیافراگم دوگانه
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L / حداقل | 903 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلیمتر | 9 |
| 6 | وزن | کیلوگرم | 103 |
| 7 | سطح صدا | دبی | <70 |
دو پمپ دیافراگم عملکردی مشخصات

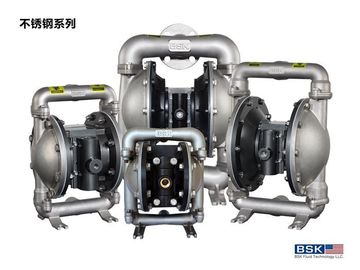

پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خودپرداز
3. همه انواع رسانه را حمل کن
4. مواد: فولاد ریخته گری، آلو، SS، PP
A 50 XX - XXX - X ( انتخاب مدل)
شکل دهان لوله: A-BSP B-NPT (F) C-فلنج
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مواد توپ: 9 سانتانپن H - Hytre T - PTFE A - استال
مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar
حداکثر دما اعمال شده (دیافراگم / توپ / مهر و موم مواد)
استال ·················································· 40 ° - 150 درجه فارنهایت (4.4 - 65.5 درجه سانتیگراد)
Santoprene ············································ -40 ° - 225 ° F (-40 ° - 107.2 ° C) تفلون ············································ ········ · 40 ° - 220 ° F (4.4 ° - 104 ° C) نیترول ···························· ························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ··········································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ················································ ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···························· ···························· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی ¬ پروپیلن ········· ·································· 32 ° - 175 ° F (0-79.4 ° C)

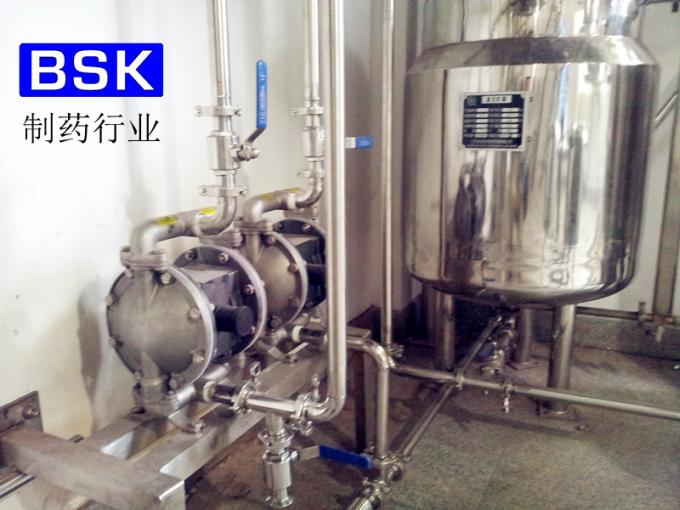

دو برنامه کاربردی پمپ دیافراگم
1، مایعات سمی، قابل احتراق و قابل انفجار.
2، اسید قوی، مایع قلیایی قوی با خوردگی
3، کامیون تانکر، بیل کارخانه، بارگیری و تخلیه محصولات نفتی
4، ترشی، خمیر میوه، سیب زمینی پخت و پز، شکلات و غیره
5، رنگ، لاستیک، رنگدانه و چسب
6، خمیر سرامیکی مختلف، تزریق، ملات و دوغاب
7، لاتکس های مختلف، حلال های آلی، چاشنی
8، انهدام حامل نفت (پمپ آب کثیف و روغن باقی مانده)
9، شایع های معمول، خمیر نازک از قدرت مخمر، شربت و ملاس
10، مایع ویژه

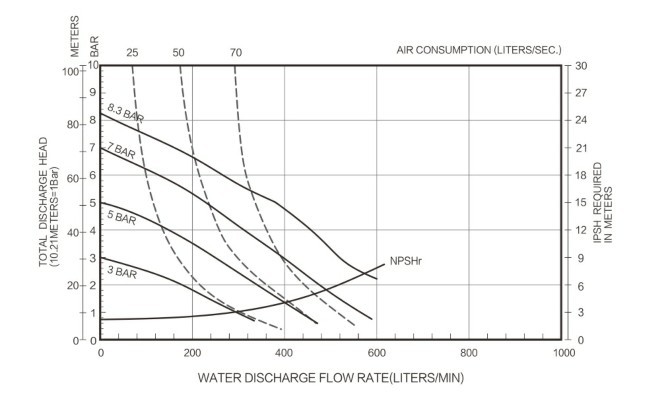

2 "نمودار جریان
توضیحات عمومی
الزامات هوا و روانکاری
فشار هوا فوق العاده. می تواند آسیب پمپ، صدمات شخصی یا آسیب های ملکی ایجاد کند.
دستورالعمل های عملیاتی
نگهداری
تخلیه بخش فلوراید
توجه: مدل های دیافراگم فقط از یک دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می کنند. به نمای بیرونی در قسمت بخش سیالات مراجعه کنید.
بخش فلوئورسپاشی

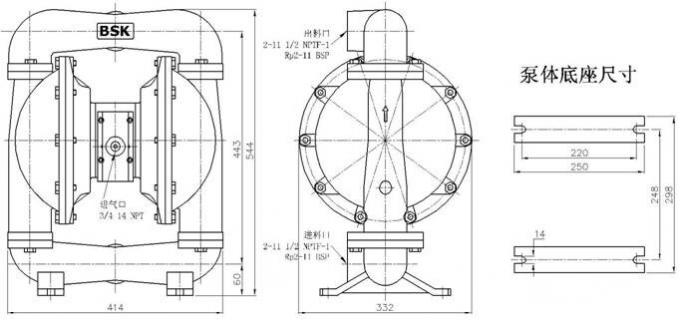

ابعاد نصب :
جداسازی قطعات در بخش مایع
الف) ابتدا پمپ را از سیستم خط لوله حذف کرده و مواد را از داخل پمپ تخلیه کنید. ب) پمپ را در یک محیط کار تمیز قرار دهید. ج) ابتدا لوله خروجی (1) را از پمپ برداشته و سپس توپ (2) O (3) و (47) و صندلی توپ (4) را از انتهای بالایی کیسه مایع (5) خارج کنید. در دنباله. پس از آن، پمپ را به سمت بالا قرار دهید و لوله ورودی (11) را جدا کنید تا صندلی (3) و (47)، صندلی توپ (4) و توپ (2) را از چسب مایع (5) خارج کنید. د) باز کردن پیچ ها در اطراف دو سرپوش مایع برای جدا کردن کلاه (5). e) پیچ دیافراگم را باز کنید (10) و واشر دیافراگم (7)، (8) و دیافراگم (6) را از هر دو طرف جدا کنید. حذف میله دیافراگم (23) و حلقه مهر و موم لب (25) را می توان جایگزین کرد. جدا کردن قطعات برای شیر هوا f) ابتدا پیچ پیچ (39) را باز کنید و سپس کلاهک دریچه هوا (38)، سوپاپ هوا (42) و واشر آب بندی (40) و (41) را از هم جدا کنید. ج) از شکاف شیر (36) و شیر شیر (37) از کلاهک دریچه هوا (38) خارج شوید. الف) محفظه دایره ای (29) را بیرون بیاورید و از انتهای کلاه سوپاپ (31) از هر دو طرف دریچه هوا (38) را بیرون بیاورید و می توانید فنجان (30) را به عنوان مورد نیاز جایگزین کنید. الف) پس از فشار دادن دریچه (35) از دستگیره شیر هوا (38)، بسته بندی لب نوع (33) را با فشار دست (33) کنید. جداسازی قطعات برای خلبان شیر j) 4 پیچ (16) ابتدا سر سیلندر را بچرخانید و سپس سر سیلندر (14) و (18) را در هر دو طرف بکشید و O فنجان (17) را بردارید. k) واشر آب بندی (19) را از شیار از پوشش موتور (15) بردارید. الف) خلبان خلبان (22) و میله (45) را از محفظه موتور (15) بیرون بکشید و می توانید بسته بندی نوع لب (20) را روی میله ماشه یا O cup (44) در خلبان خلبان جایگزین کنید. جمع آوری پمپ دیافراگم مراحل مجدد نصب پمپ با آن دسته از جداسازی سازگار ناسازگار است، بنابراین از شما خواسته می شود که در مراحل مجدد توجه به موارد ذیل توجه داشته باشید: 1) تمام عناصر آب بندی و قطعات تماس آنها باید روغن . 2) لطفا قبل از استفاده از تمام عناصر مهر و موم شده دقت کنید که آیا آنها آسیب دیده اند، مانند آسیب سطحی. اگر آسیب دیده باشد، لطفا موارد جدید را جایگزین کنید. 3) جهت لب از بسته بندی لب (20) (، 25) و (33) باید با جهت نشان داده شده در نمودار سازگار باشد. 4) برای رسیدن به نتیجه مهر و موم بهتر، پیچ ها بر روی چسب مایع باید به طور متناوب با زاویه های مقابل بسته شوند. عیب یابی 1. بعضی از مایع از خروجی اگزوز همراه با جریان هوا تخلیه می شود. دیافراگم را برای هر آسیب بررسی کنید. سوراخ دیافراگم را برای لازگی چک کنید. حباب های هوا در سیال خروجی وجود دارد. اتصال لوله مکش را برای مهر و موم خوب بررسی کنید. اتصالات بین لوله مکش و مانیفولد ورودی برای مهر و موم خوب را بررسی کنید. حلقه O را بین منیفولد ورودی و چسب مایع را بررسی کنید. پیچ های دیافراگم را برای لازگی چک کنید. 3. خروجی کم پمپ بررسی جریان هوای پایدار است. ورودی / خروجی را برای هر انسداد بررسی کنید. اتصالاتی که منیفولد ورودی را برای تنگی هوا متصل می کنند را بررسی کنید. بررسی کنید که توپ به صندلی گیر نکند یا توپ به درستی نشسته نشود. هنگامی که هیچ حرکت رفت و برگشتی وجود ندارد، هوا از باز شدن اگزوز تخلیه می شود. مهر و موم مهر و موم (33) را روی دریچه اسلاید (35) بررسی کنید. مهر و موم مهر و موم (20) را بر روی میله ماشه (45) را بررسی کنید. مهر و موم مهر و موم (25) را روی میله ی لینک دیافراگم بررسی کنید
