جزئیات محصول:
پرداخت:
|
| تولید - محصول: | پمپ دیافراگمی با هوا | حداکثر فشار خروجی: | 0.83 mpa |
|---|---|---|---|
| محدودیت های دما: | 32 درجه تا 175 درجه فارنهایت | سطح نویز: | 70 دسی بل |
| مواد: | PP | سوخت: | هوا عمل کرد |
| ساختار: | پمپ دیافراگم | ||
| برجسته کردن: | پمپ دیافراگمی پلی پروپیلن با هوا,پمپ دیافراگمی پلی پروپیلن 0.83 MPa,پمپ دیافراگمی پلی پروپیلن کارخانه شیمیایی |
||

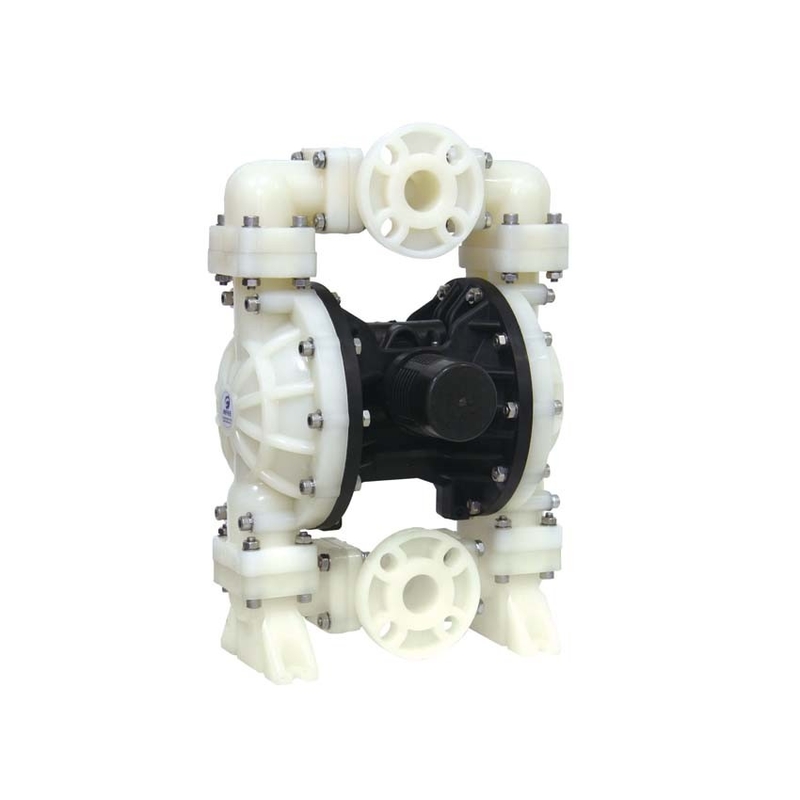

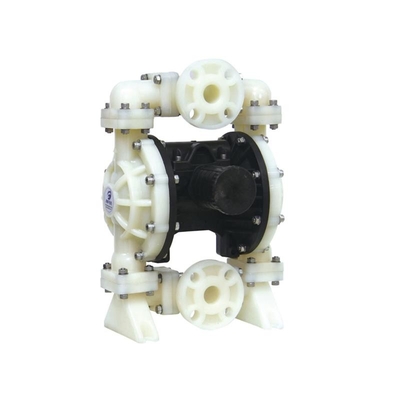

پمپ دیافراگمی پلی پروپیلن PP 0.83 مگاپاسکال با هوا برای کارخانه شیمیایی
پمپ دیافراگمی دوگانه با هوای خلاء بدون نشتی برای چاپ
مشخصات فنی
پمپ دیافراگم هوا
1. عدم نشتی
2. عملکرد خوب خود پرایمینگ
3. انواع رسانه ها را منتقل کنید
پمپ دیافراگم هوا(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 192 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلی متر | 3 |
| 6 | وزن | کیلوگرم | 12.3 |
| 7 | سطح نویز | دسی بی | 70 |
A 50 XX - XXX - X (انتخاب مدل)
شکل دهانه لوله: A-BSP B-NPT(F) C-Flange
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE/Santoprene
مواد توپ: 9 - Santoprene H – Hytre T – PTFE A – Acetal
جنس صندلی توپ: P/K – پلی پروپیلن/Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلیاژ آلومینیوم CI - فولاد کربن P/K - پلی پروپیلن / کینوآر
حداکثر دمای اعمال شده(دیافراگم / توپ / مواد مهر و موم)
استال ·····························································································; - 150 درجه فارنهایت (4.4-65.5 درجه سانتی گراد)
سانتوپرن·················································-40°-225°F ( -40°- 107.2 درجه سانتی گراد ········40°-220°F (4.4°-104°C) نیتریل·································| ························10°- 180°F (-12°-82°C) Viton············· ·················································-40°-350°F (-40°-176.6°C) Hytrel·····································| ···············-20°-150°F (-12°-93°C) Kynar ·························································| ································································; 0-79.4 درجه سانتی گراد)
استفاده از محصول
1. کره بادام زمینی، کیمچی، پوره سیب زمینی، سوسیس قرمز کوچک، تفاله سیب مربا، شکلات و غیره را پمپ کنید.
2. پمپاژ رنگ، صمغ و رنگدانه.
3، چسب و چسب، همه انواع را می توان پمپ کرد.
4، انواع کاشی، چینی، آجر و لعاب سفال.
5. پس از حفر چاه نفت، رسوب و دوغاب را پمپ کنید.
6. امولسیون ها و پرکننده های مختلف را پمپ کنید.
7. پمپاژ انواع سن.
8. از پمپ به عنوان تانکر استفاده کنید و بارج مخزن را پاک می کند تا سن را جذب کند.
9، رازک و دوغاب پودر تخمیر شده، شربت، شکر متراکم.
10. پمپاژ آب از معادن، تونل ها، تونل ها، بهره برداری و سرباره.پمپاژ دوغاب و ملات سیمان.
11، انواع خمیر لاستیک.
12. انواع مواد ساینده، خورنده، نفت و گل، گریس پاک کننده و ظروف عمومی.
13، انواع مایعات بسیار سمی، قابل اشتعال، فرار.
14، انواع اسید قوی، قلیایی، مایع خورنده قوی.
15، انواع مایعات با دمای بالا می توانند 150 درجه سانتیگراد را تحمل کنند.
16. به عنوان یک دستگاه تامین فشار قبل از مرحله برای دستگاه های مختلف جداسازی جامد از مایعات
1”نمودار جریان
ابعاد نصب:
جداسازی قطعات در بخش سیال
الف) ابتدا پمپ را از سیستم خط لوله خارج کرده و مواد را از داخل پمپ تخلیه کنید.ب) پمپ را در محیط کار تمیز قرار دهید.ج) ابتدا لوله خروجی (1) را از پمپ جدا کنید و سپس گوی (2)، کاپ O (3) و (47) و نشیمنگاه توپ (4) را از انتهای بالایی درپوش مایع (5) خارج کنید. در دنباله.پس از آن، پمپ را وارونه قرار دهید و لوله ورودی (11) را جدا کنید تا کاپ O (3) و (47)، صندلی توپ (4) و توپ (2) را از درپوش مایع (5) خارج کنید.د) پیچ ها را در اطراف دو درپوش سیال آزاد کنید تا درپوش (5) جدا شود.ه) پیچ دیافراگم (10) را باز کنید و واشر دیافراگم (7)، (8) و دیافراگم (6) را از هر دو سر جدا کنید.میله دیافراگم (23) را بردارید و حلقه مهر و موم لب شکل (25) را می توان جایگزین کرد.جداسازی قطعات برای دریچه هوا f) ابتدا پیچ (39) را باز کنید و سپس محفظه دریچه هوا (38)، بافل هوا (42) و واشر آب بندی (40) و (41) را جدا کنید.g) برش سوپاپ (36) و صفحه سوپاپ (37) را از محفظه دریچه هوا (38) خارج کنید.h) گیره (29) را جدا کرده و درپوش انتهایی (31) را از هر دو سر محفظه دریچه هوا (38) بیرون بیاورید و در صورت نیاز می توانید فنجان (30) را تعویض کنید.i) می توانید پس از بیرون کشیدن قرقره (35) از محفظه دریچه هوا (38) با دست، بسته بندی لبه (33) را بررسی کنید.جداسازی قطعات برای شیر پایلوت j) ابتدا 4 پیچ (16) را که سر سیلندر را ثابت می کند، باز کنید و سپس سرسیلندر (14) و (18) را در دو انتها جدا کرده و کاپ O (17) را بردارید.ک) واشر آب بندی (19) را از شیار محفظه موتور (15) خارج کنید.ل) میله پیلوت (22) و میله ماشه (45) را از محفظه موتور (15) بیرون بیاورید و می توانید بسته بندی لبه ای (20) روی میله ماشه یا کاپ O (44) را روی میله پیلوت جایگزین کنید.مونتاژ مجدد پمپ دیافراگمی مراحل مونتاژ مجدد پمپ با مراحل جداسازی ناسازگار است، بنابراین از شما خواهشمند است در فرآیند مونتاژ مجدد به موارد زیر توجه کنید: 1) کلیه عناصر آب بندی و همچنین قسمت های تماس آنها باید روغن کاری شوند. .2) لطفاً قبل از استفاده از تمام عناصر آب بندی به دقت بررسی کنید که آیا آنها آسیب دیده اند، مانند آسیب سطح.در صورت خرابی، لطفا موارد جدید را تعویض کنید.3) جهت لب بسته بندی نوع لب (20)(، 25) و (33) باید با جهت نشان داده شده در نمودار مطابقت داشته باشد.4) پیچ های روی درپوش مایع باید به طور متناوب با زوایای مخالف بسته شوند تا نتیجه آب بندی بهتری حاصل شود.عیب یابی 1. مقداری مایع همراه با جریان هوا از دهانه اگزوز تخلیه می شود.دیافراگم را برای هر گونه آسیب بررسی کنید.پیچ دیافراگم را از نظر شل بودن بررسی کنید.اتصال بین لوله مکش و منیفولد ورودی را برای آب بندی خوب بررسی کنید.حلقه O بین منیفولد ورودی و درپوش مایع را بررسی کنید پیچ های دیافراگم را از نظر شل بودن بررسی کنید.ورودی/خروجی را برای انسداد بررسی کنید.اتصالات اتصال منیفولد ورودی را از نظر هواگیری بررسی کنید بررسی کنید که توپ به صندلی نچسبیده باشد یا توپ به درستی قرار نگرفته باشد.4. هوا از دهانه اگزوز خارج می شود که حرکت رفت و برگشتی وجود نداشته باشد.حلقه مهر و موم (33) روی شیر لغزنده (35) را بررسی کنید.حلقه مهر و موم (20) روی میله ماشه (45) را بررسی کنید.حلقه مهر و موم (25) روی میله پیوند دیافراگم را بررسی کنید
