جزئیات محصول:
پرداخت:
|
| نام: | پمپ دیافراگم پلی پروپیلن | تایپ کنید: | جابجایی مثبت |
|---|---|---|---|
| ویژگی: | مقاومت در برابر مواد شیمیایی | حداکثر فشار ورودی هوا: | 0.6 MPA |
| حداکثر سرعت جریان: | 271 / حداقل | حداکثر مکش خشک: | 4.2M |
| برجسته کردن: | پمپ دیافراگم اسید,پمپ دیافراگم دارای نیروی هوا |
||

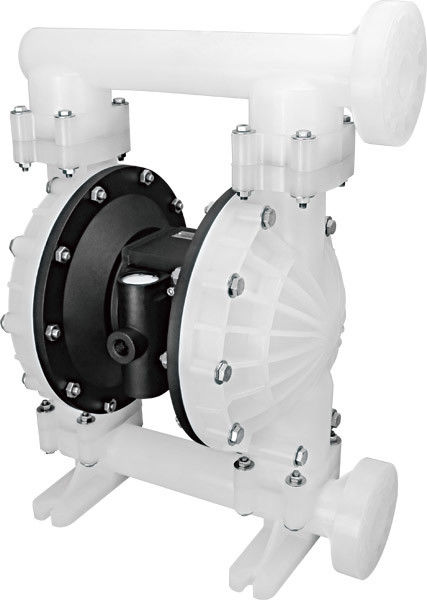

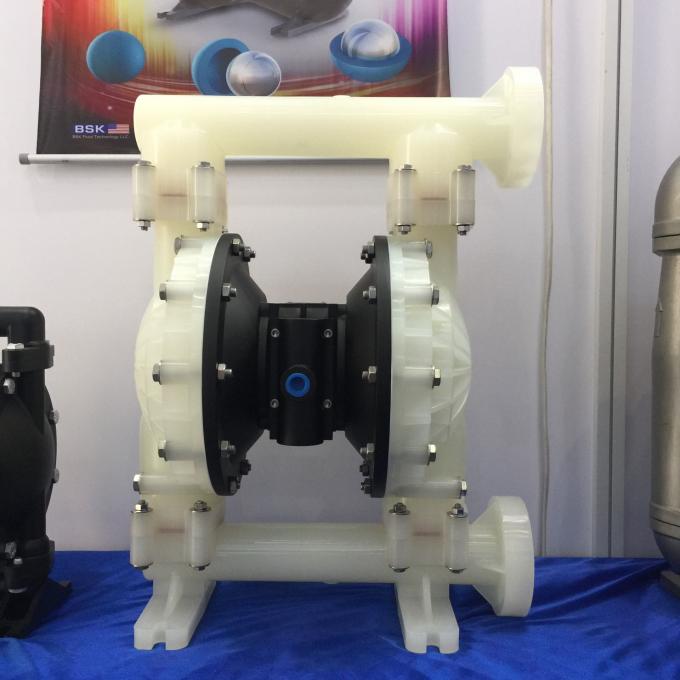

پمپ دیافراگم پلی پروپیلن جابجایی مثبت مقاوم در برابر مواد شیمیایی
مزایای پمپ دیافراگم پلی پروپیلن :
1) می تواند در زیر منبع هوای بد کار کند ، شیر معکوس قابل اعتماد است ، به راحتی شکسته نمی شود.
2) مسیر هوایی صاف ، بدون مانع مسیر هوایی از قطعه 1 / 2to 3'p ، اطمینان از معکوس انعطاف پذیر.
3) دریچه معکوس کاملاً از نظر خارجی قابل حفظ.
4) قطعات متحرک کمتری نسبت به پمپ های دیافراگم دیگر.
5) دریچه معکوس نوع خلبان با عمر طولانی کار ، اطمینان از اجرای مداوم.
6) یکی از شیرهای معکوس در پمپ های اندازه های مختلف.
کاربرد پمپ دیافراگم پلی پروپیلن :
پمپ دیافراگم پلی پروپیلن را می توان در بارگیری کشتی / اتوبوس / قطار ، تولید مواد شیمیایی ، درمان دسته ای ، مخلوط کردن ، انتقال مخزن بزرگ یا مخزن ، انتقال مواد خوراکی ، شستشوی سیستم ، تصفیه فاضلاب یا تصفیه مایعات ، بسته بندی یا پر کردن ، بازیافت و بازیافت. پر کردن ، بازیافت و بازیافت.
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | ماما | 0.6 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 27 |
| 3 | حداکثر آسانسور | م | 45 |
| 4 | حداکثر فشار خروجی | ماما | 0.6 |
| 5 | حداکثر اندازه ذرات | میلی متر | 1 |
| 6 | وزن | کیلوگرم | 1.8 |
| 7 | سطح نویز | db | 68 پوند |
| 8 | حداکثر مکش خشک | م | 4.2 |
کاربرد پمپ دیافراگم پلی پروپیلن
1 ، مایعات سمی ، قابل احتراق و فرار.
2 ، اسید قوی ، مایعات قلیایی قوی با خوردگی
3 ، کامیون تانکر ، کارخانه بیلک ، بار و تخلیه فرآورده های نفتی
4 ، ترشی ، خمیر میوه ، سیب زمینی پوره شده ، شکلات و غیره
5 ، رنگ ، لاستیک ، رنگدانه و چسب
6 ، پالپ های مختلف سرامیکی ، تزریق ، ملات و دوغاب
7 ، لاتکس های مختلف ، حلال های آلی ، چاشنی
8 ، سلب حامل روغن (پمپ آب کثیف و روغن باقیمانده)
9 ، هاپ معمولی ، خمیر نازک از قدرت مخمر ، شربت و ملاس
10 ، مایع مخصوص
DISASSEMBLY بخش سیال
منیفولد بالا و پایین (1) و (11) را بردارید.
توپ (2) ، حلقه "O" (3) (47) و صندلی توپ (4) را بردارید.
درپوش مایعات (5) را بردارید.
توجه: فقط مدل های دیافراگمی از یک دیافراگم اولیه (6A) و یک دیافراگم پشتیبان (6) استفاده می کنند. به تصویر کمکی Iilary در تصویر بخش Fluid مراجعه کنید.
پیچ (10) ، واشر (9) ، دیافراگم (6A ، 6) و واشر دیافراگم (7 ، 8) را بردارید.
توجه: سطح میله دیافراگمی (23) را خراشیده و مبهوت نکنید.
با استفاده مجدد بخش سیال
با ترتیب معکوس دوباره جمع شوید.
تمام قسمت ها را تمیز و بازرسی کنید. قطعات فرسوده یا آسیب دیده را در صورت لزوم با قطعات جدید جایگزین کنید.
میله دیافراگم (23) و 25) حلقه "Y" را با گریس حل کنید.
میله دیافراگم (23) را با ابزار نصب کمکی رفع کنید.
قبل از بستن نهایی پیچ و مهره ، لطفاً مشخص كنید كه آیا دیافراگم (6A ، 6) به درستی با درب مایع (5) ترك شده است تا از پیچ خوردگی دیافراگم جلوگیری شود.
برای مدل هایی که از دیافراگم تفلون استفاده می کنند: سه دیافراگم لاستیکی (6) در طرف ، که با AIRS SIDE مشخص شده اند "محفظه هوا" در مقابل بدنه پمپ نصب شده اند.
پمپ را شروع کنید ، چفت و بست و آب بندی را بعد از مدت زمان اجرا بررسی کنید.
