جزئیات محصول:
پرداخت:
|
| تولید - محصول: | پمپ دیافراگم هوا کار می کند | حداکثر فشار خروجی: | 0.83 مگاپاسکال |
|---|---|---|---|
| محدودیت های دما: | 32 درجه- 175 درجه فارنهایت | سطح نویز: | 70dB پوند |
| نام: | پمپ دیافراگم پلی پروپیلن | کاربرد: | انتقال مایع خورنده |
| برجسته کردن: | پمپ دیافراگم مجهز به هوا,پمپ دیافراگم پلی پروپیلن 0.83 میلی آمپر |
||

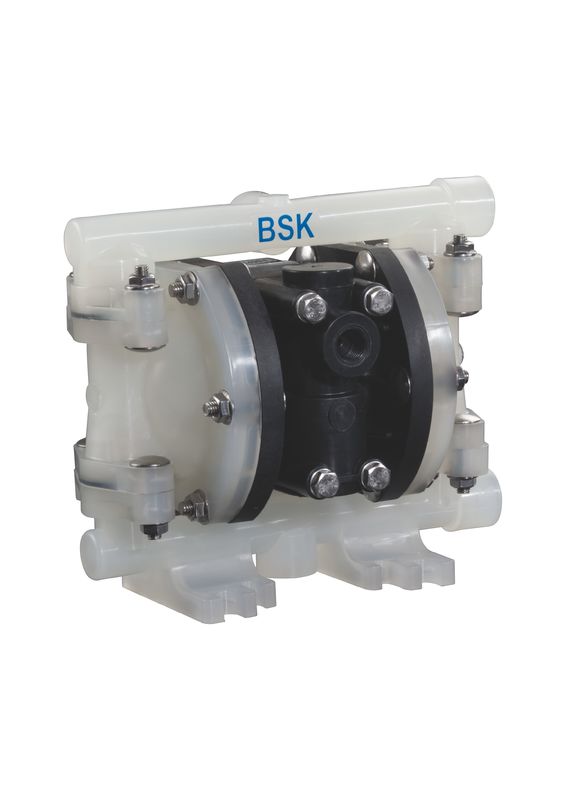

پمپ دیافراگم پلی پروپیلن کم صدا برای انتقال مایع خورنده
معرفی پمپ دیافراگم پلی پروپیلن
پمپ دیافراگم هوا(همچنین به عنوان یک پمپ غشایی ، پمپ دیافراگم دوتایی هوا (AOOD) یا پمپ دیافراگم پنوماتیک) که از ترکیبی از عملکرد رفت و برگشتی یک لاستیک ، ترموپلاستیک یا دیافراگم و دریچه های مناسب در هر دو طرف دیافراگم (سوپاپ چک ، شیرهای پروانه ای ، دریچه های فلپ یا هر شکل دیگر از شیرهای خاموش) برای پمپاژ یک مایع استفاده می کند.
پمپ دیافراگم پلی پروپیلنمشخصات فنی
پمپ دیافراگم هوا
1. عدم نشت
2. عملکرد خوب بتونه کاری
3. انتقال انواع رسانه ها
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 192 |
| 3 | حداکثر آسانسور | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلی متر | 3 |
| 6 | وزن | کیلوگرم | 12.3 |
| 7 | سطح صدا | db | 70 پوند |
A 2 5 XX - XXX - X (انتخاب مدل)
فرم دهانه لوله: A-BSP B-NPT (F) C-Flange
مواد دیافراگمی: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مواد توپی: 9 -Santoprene H - Hytre T - PTFE A - استال
مواد صندلی توپی: P / K – پلی پروپیلن / Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS –Sainless Steel AL –Alium Alloy CI- Carbon Steel P / K –Polypropylene / Kynoar
حداکثر محدودیت های اعمال شده دما (مواد دیافراگم / توپ / مهر و موم)
استال · ······ 40 40 40 40 40 40 40 40 40 درجه - 150 درجه فارنهایت (4.4-65.5 درجه سانتیگراد)
سانتوپرن ·---------------------------------------------------------------------------------------------------------------- -40 ° - 225 ° F ( -40 ° - 107.2 ° C) ·------------------------------------------------------------------------------------------------------------------- · ° ····· 40 40 ° 40 - 220 درجه فارنهایت (4.4 درجه - 104 درجه سانتیگراد) نیتریل · ·········· ·------------------------------------------------------------------------ 10 ° - 180 ° F (-12 ° - 82 ° C) ویتون · ------------------------------------------------------------------------------------------------------------------------ -40 ° - 350 ° F (-40 ° -176.6 درجه سانتیگراد) Hytrel · · ······· ·---------------------------------------- -20 ° -150 ° F (-12 ° - 93 ° C) Kynar · 10 · -200 درجه فارنهایت (-28.9 ° - 65.5 درجه سانتیگراد) پلی پروپیلن · 10···· F 10 10 10 10 10 10 10 °········ 10 10 10 10 10 · ° ······· 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 32 ° - 175 ° F ( 0-79.4 درجه سانتیگراد)
استفاده از محصول
1. کره بادام زمینی ، کیمچی ، پوره سیب زمینی ، سوسیس کوچک قرمز ، تفاله سیب مربا ، شکلات و غیره را پمپ کنید.
2. پمپاژ رنگ ، آدامس و رنگدانه.
3 ، چسب و چسب ، انواع مختلف را می توان پمپ کرد.
4 ، انواع کاشی ، ظروف چینی ، آجر و لعاب سفال.
5- پس از حفر چاه روغن ، رسوب و دوغاب را پمپ کنید.
6. امولسیون ها و پرکننده های مختلف را پمپ کنید.
7. پمپاژ انواع سن.
8- از پمپ به عنوان تانکر استفاده کنید و بارج مخزن را پاک می کند تا سن را جذب کند.
9 ، هاپس و دوغاب پودر تخمیر ، شربت ، شکر غلیظ.
10. پمپاژ آب از معادن ، تونل ها ، تونل ها ، سود و سرباره.دوغاب و ملات پمپاژ سیمان.
11 ، انواع خمیر لاستیک.
12. مواد ساینده ، خورنده ، نفت و گل ، گریس تمیز کننده و ظروف عمومی.
13 ، انواع مایعات بسیار سمی ، قابل اشتعال ، فرار.
1 " نمودار جریان
ابعاد نصب:
جدا کردن قطعات در بخش سیالات
الف) ابتدا پمپ را از سیستم خط لوله خارج کرده و مواد را از پمپ داخل آن تخلیه کنید.ب) پمپ را در محیط کار تمیز قرار دهید.ج) ابتدا لوله خروجی (1) را از پمپ جدا کرده و سپس توپ (2) ، فنجان O (3) و (47) و صندلی توپی (4) را از انتهای بالایی درپوش مایع خارج کنید (5) در دنباله.پس از آن ، پمپ را به صورت وارونه قرار داده و لوله ورودی (11) را جدا کنید تا O فنجان (3) و (47) ، صندلی توپی (4) و توپ (2) را از درب مایع خارج کنید (5).د) پیچ و مهره های اطراف دو درپوش سیال را آزاد کنید تا درپوش جدا شود (5).ه) پیچ دیافراگم (10) را آزاد کرده و واشر دیافراگم (7) ، (8) و دیافراگم (6) را از دو انتهای آن جدا کنید.میله دیافراگم (23) را بردارید و حلقه آب بندی شکل لب (25) قابل تعویض است.جدا کردن قطعات شیر هوا f) ابتدا پیچ (39) را شل کرده و سپس محفظه شیر هوا (38) ، دزدگیر هوا (42) و واشر آب بندی (40) و (41) را برچینید.ز) برش سوپاپ (36) و صفحه سوپاپ (37) را از محفظه شیر هوا خارج کنید (38).ح) حلقه حلقه را از بین ببرید و درپوش انتهایی (31) را از هر دو انتهای پوشش دریچه هوا خارج کنید (38) ، و در صورت لزوم می توانید جام (30) را تعویض کنید.i) می توانید بسته بندی نوع لب (33) را پس از بیرون آوردن قرقره (35) از قسمت دریچه هوا (38) با دست بررسی کنید.جدا کردن قطعات شیر Pilot j) 4 پیچ (16) را که ابتدا سر سیلندر را ثابت می کنید شل کنید و سپس سر سیلندر (14) و (18) را از دو طرف جدا کرده و O جام را بردارید (17).k) واشر آب بندی (19) را از شیار محفظه موتور خارج کنید (15).ل) میله خلبان (22) و میله ماشه (45) را از محفظه موتور خارج کنید (15) و می توانید بسته بندی نوع لب (20) را روی میله ماشه یا O cup (44) را روی میله خلبان جایگزین کنید.سرهم بندی پمپ دیافراگم مراحل جمع آوری مجدد پمپ با مراحل جداسازی قطعات ناسازگار است ، بنابراین از شما خواسته می شود در مراحل سرهم بندی به موارد زیر توجه کنید: 1) تمام عناصر آب بندی و همچنین قطعات تماس آنها باید چرب شوند .2) لطفاً قبل از استفاده از تمام عناصر آب بندی ، از جمله آسیب سطح ، به دقت بررسی کنید.اگر آسیب دیده است ، لطفا موارد جدید را جایگزین کنید.3) جهت لب بسته بندی از نوع لب (20) (، 25) و (33) باید با جهت نشان داده شده در نمودار مطابقت داشته باشد.4) پیچ و مهره های درپوش سیال باید به طور متناوب با زاویه های مخالف بسته شوند تا نتیجه آب بندی بهتری حاصل شود.عیب یابی 1. مقداری مایعات همراه با جریان هوا از دهانه خروجی تخلیه می شود.دیافراگم را از نظر آسیب دیدگی بررسی کنید.پیچ دیافراگم را از نظر شل بودن بررسی کنید 2. حباب های هوا در مایع خروجی وجود دارد اتصال لوله مکش را از نظر آب بندی خوب بررسی کنید.اتصال بین لوله مکش و منیفولد ورودی را از نظر آب بندی خوب بررسی کنید.حلقه O بین منیفولد ورودی و درب مایع را بررسی کنید تا پیچ های دیافراگم را از نظر شل بودن بررسی کنید 3. خروجی کم پمپ بررسی کنید که منبع تغذیه پایدار است.ورودی / خروجی را برای هرگونه انسداد بررسی کنید.اتصالات اتصال منیفولد ورودی را از نظر تنگی هوا بررسی کنید که توپ به صندلی گیر نکرده باشد یا توپ به طور نامناسب نشسته باشد.4- وقتی حرکتی رفت و برگشتی وجود ندارد هوا از دهانه اگزوز تخلیه می شود.حلقه آب بندی (33) را روی شیر لغزنده (35) بررسی کنید.حلقه مهر و موم شده (20) را روی میله ماشه (45) بررسی کنید.حلقه مهر و موم شده (25) را روی میله پیوند دیافراگم بررسی کنید
