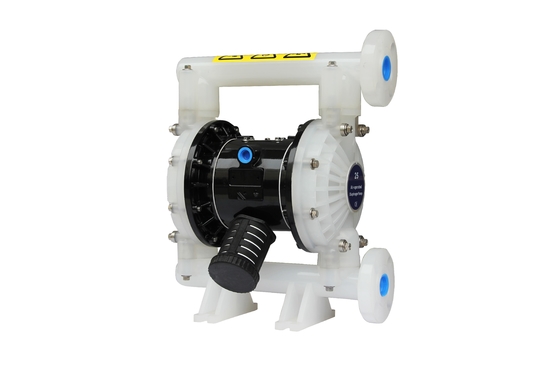

پمپ دیافراگم پلی اتیلن 1 اینچ دریچه پروانه ای پمپ دیافراگم

شیرهای پروانه ای پمپ دیافراگمی دوگانه با هوای پلی پروپیلن


پمپ دیافراگمی تحویل حجم بالایی را حتی در فشار هوای کم و طیف وسیع جاده ای از گزینه های سازگاری مواد در دسترس ارائه می دهد. به نمودار مدل و گزینه مراجعه کنید. پمپ با موتور هوا و بخش سیال مدولار شده ارائه می شود.
پمپ دیافراگمی با هوا به طور متناوب با استفاده از اختلاف فشار در محفظه هوا، فشار سیال ورودی و فشار مثبت سیال را در محفظه سیال ایجاد می کند.شیر توپی می تواند جریان رو به جلو سیال را تضمین کند.

چرخه پمپ با اعمال فشار هوا آغاز می شود و پمپاژ پمپ ادامه می یابد و با تقاضا مطابقت می کند.فشار خط را ایجاد و حفظ می کند و پس از رسیدن به حداکثر فشار خط (بسته شدن دستگاه تخلیه) چرخه را متوقف می کند و در صورت نیاز پمپاژ را از سر می گیرد.

پمپ دیافراگم هوا(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.




مشخصات فنی

پمپ دیافراگم هوا
1. عدم نشتی
2. عملکرد خوب خود پرایمینگ
3. انواع رسانه ها را منتقل کنید
4. مواد: فولاد ریخته گری، آلو، SS، PP


BG2 5 PP - X XX X -X X (انتخاب مدل)

شکل دهانه لوله: A-BSP B-NPT(F) C-Flange
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE/Santoprene
مواد توپ: 9 - Santoprene H – Hytre T – PTFE A – Acetal
جنس صندلی توپ: P/K – پلی پروپیلن/Kynoar SS – فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلیاژ آلومینیوم CI - فولاد کربن P/K - پلی پروپیلن / کینوآر

مزایای:
1. شفت مرکزی از ساختار یکپارچه است، تمرکز را تضمین می کند و عمل را روان تر می کند.
2. واحد فیلتر را افزایش دهید، از عملکرد طبیعی موتور هوا اطمینان حاصل کنید.
3. مواد صفحه هدایت هوا سرامیک و فولاد ضد زنگ مناسب برای محل کار مختلف است
4. انتهای پیستون بدون ساختار پیچی و نصب آسان است
5. موتور هوای خارجی، نگهداری آسان
6. پلاستیک مهندسی به تصویب رسید، صرفه جویی در منابع
7. در مقایسه با سایر پمپ های دیافراگمی، قطعات متحرک کمتر است
8 یک شیر معکوس مناسب برای پمپ های چند مشخصات


حداکثر دمای اعمال شده(دیافراگم / توپ / مواد مهر و موم)


استال ·····························································································; - 150 درجه فارنهایت (4.4-65.5 درجه سانتی گراد)
سانتوپرن················································-40°-225°F ( -40°- 107.2 درجه سانتی گراد ·········40°- 220°F (4.4°-104°C) نیتریل······································| ························10°- 180°F (-12°-82°C) Viton············· ·············································-40°- 350°F °-176.6°C) Hytrel·······································, ··········-20°-150°F (-12°-93°C) Kynar ·······························10°-200°F (-28.9°-65.5°C) پلی پروپیلن. ··················································|


1”نمودار جریان
