جزئیات محصول:
پرداخت:
|
| نام: | پمپ غشایی | کاربرد: | اسیدهای قوی مختلف |
|---|---|---|---|
| تضمین کننده: | یک سال | سطح نویز: | 70 دسی بل |
| برجسته کردن: | پمپ دیافراگم اسید,پمپ دیافراگم قابل حمل دو طرفه |
||

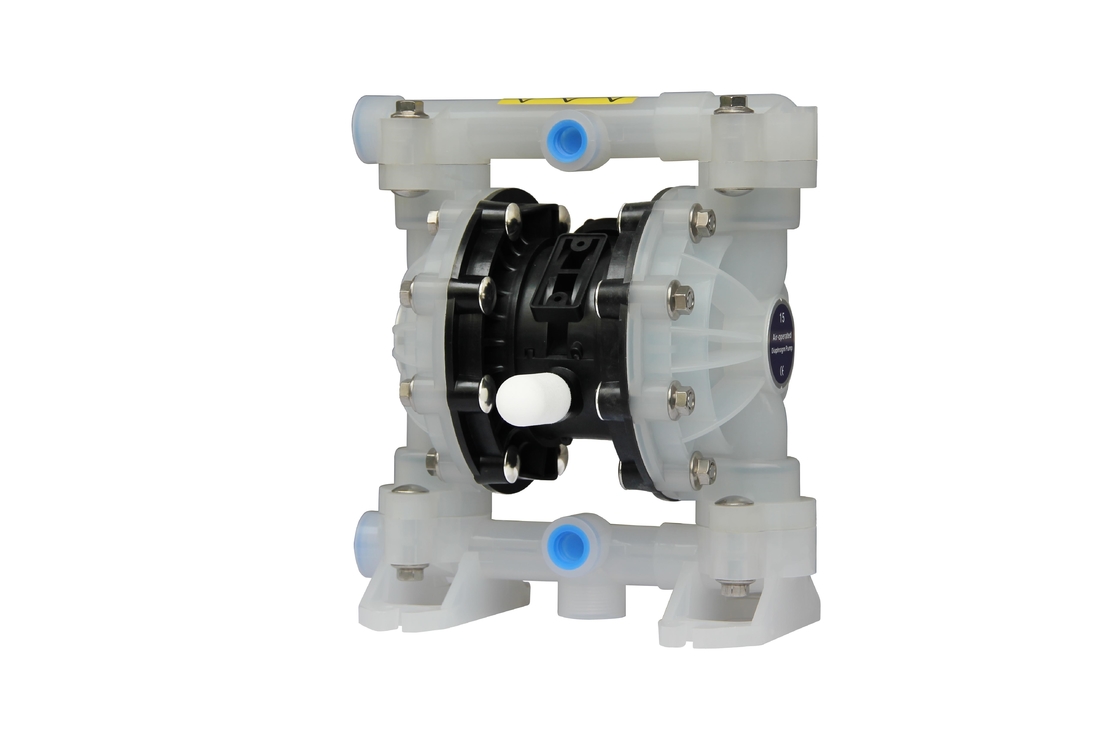

پمپ دیافراگمی پلی پروپیلن دو اثره شناور هوا رانده
پمپ دیافراگم هوا
(همچنین به عنوان یکپمپ غشایی، پمپ دیافراگمی دوگانه با هوا (AOOD)یاپمپ دیافراگمی پنوماتیککه از ترکیبی از عملکرد رفت و برگشتی یک لاستیک، ترموپلاستیک یا دیافراگم و شیرهای مناسب در دو طرف دیافراگم (شیر چک، شیر پروانه ای، شیر فلپ یا هر شکل دیگری از شیرهای قطع کننده) برای پمپاژ سیال استفاده می کند.
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.69 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 46 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.69 |
| 5 | حداکثر اندازه ذرات | میلی متر | 2.5 |
| 6 | وزن | کیلوگرم | 2.8 |
| 7 | سطح سر و صدا | دسی بی | 70 |
پمپ دیافراگم هوا
1. عدم نشتی
2. عملکرد خوب خود پرایمینگ
3. انواع رسانه ها را منتقل کنید
4. مواد: فولاد ریخته گری، آلو، SS، PP
کاربرد
پمپ می تواند اسیدهای قوی، قلیایی و مایعات خورنده و غیره را بمکد.
توضیحات کلی
پمپ دیافراگمی تحویل حجم بالایی را حتی در فشار هوای کم و طیف وسیع جاده ای از گزینه های سازگاری مواد در دسترس ارائه می دهد. به نمودار مدل و گزینه مراجعه کنید. پمپ با موتور هوا و بخش سیال مدولار شده ارائه می شود.
پمپ دیافراگمی با هوا به طور متناوب با استفاده از اختلاف فشار در محفظه هوا، فشار سیال ورودی و فشار مثبت سیال را در محفظه سیال ایجاد می کند.شیر توپی می تواند جریان رو به جلو سیال را تضمین کند.
چرخه پمپ با اعمال فشار هوا آغاز می شود و پمپاژ پمپ ادامه می یابد و با تقاضا مطابقت می کند.فشار خط را ایجاد و حفظ می کند و پس از رسیدن به حداکثر فشار خط (بسته شدن دستگاه تخلیه) چرخه را متوقف می کند و در صورت نیاز پمپاژ را از سر می گیرد.
جداسازی بخش مایع
منیفولد بالا و پایین (1) و (11) را بردارید.
توپ (2)، حلقه O (3) (47) و صندلی توپ (4) را بردارید.
درپوش مایع (5) را بردارید.
توجه: فقط مدل‌های دیافراگمی از دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می‌کنند.به نمای کمکی در تصویر بخش مایع مراجعه کنید.
پیچ (10)، واشر (9)، دیافراگم (6A، 6) و واشر دیافراگم (7، 8) را بردارید.
توجه: سطح میله دیافراگم (23) را خراش ندهید یا خدشه دار نکنید.
مونتاژ مجدد بخش سیال
دوباره به ترتیب معکوس مونتاژ کنید.
تمام قطعات را تمیز و بررسی کنید.در صورت نیاز قطعات فرسوده یا آسیب دیده را با قطعات جدید تعویض کنید.
(23) میله دیافراگم و 25) حلقه "Y" را با گریس روغن کاری کنید.
میله دیافراگم (23) را با ابزار نصب کمکی ثابت کنید.
قبل از بستن نهایی پیچ ها و مهره ها، لطفاً تعیین کنید که آیا دیافراگم (6A,6) با درپوش مایع (5) به درستی تراز شده است تا از پیچ خوردگی دیافراگم جلوگیری شود.
برای مدل‌هایی که از دیافراگم استفاده می‌کنند: سه دیافراگم لاستیکی (6) در طرفین که با AIRS SIDE "محفظه هوا" مشخص شده‌اند، در مقابل بدنه پمپ نصب می‌شوند.
پمپ را راه اندازی کنید، بست و آب بندی را پس از مدتی کارکرد بررسی کنید.
