جزئیات محصول:
پرداخت:
|
| نام محصول: | دو هواپیما دیافراگم | حداکثر اندازه ذرات: | 6mm |
|---|---|---|---|
| سطح صدا: | <70db | تابع: | خودپنداره |
| برجسته کردن: | پمپ دیافراگم ضد زنگ,دیافراگم بهداشتی پمپ |
||

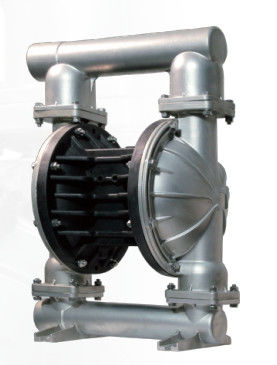

پمپ دیافراگم فولاد ضد زنگ دوگانه، پمپ های هوا دیافراگم
پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) و یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستیک یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L / حداقل | 378 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلیمتر | 6 |
| 6 | وزن | کیلوگرم | 23 |
| 7 | سطح صدا | دبی | <70 |
A 40 XX - XXX - X ( انتخاب مدل)
شکل دهان لوله: A-BSP B-NPT (F) C-فلنج
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مواد توپ: 9-سانتوپن H - Hytre T - PTFE A - استال
مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar
ویژگی های طراحی پمپ دیافراگم پنوماتیک
1. پمپ دیافراگم پنوماتیک هوا را به عنوان منبع قدرت فشرده می کند.
2. پمپ دیافراگم پنوماتیک یک پمپ حجمی است که از طریق تغییر شکل مجدد دیافراگم ایجاد می شود. اصل کار شبیه به پمپ استوانه ای است. با توجه به اصل کار دیافراگم پمپ، دیافراگم پمپ دارای ویژگی های زیر است:
(1) پمپ دیافراگم پنوماتیک بیش از حد گرم نخواهد شد: هوای فشرده به عنوان قدرت استفاده می شود، و در هنگام خروج از آن، فرایند گسترش و جذب گرما است. دمای هوا در هنگام کار کاهش می یابد و گاز مضر تخلیه نمی شود.
(2) پمپ دیافراگم پنوماتیک جرقه الکتریکی تولید نمی کند: پمپ دیافراگم پنوماتیک از قدرت الکتریکی برای قدرت استفاده نمی کند و از جرقه های ایستا پس از زمین جلوگیری می کند.
(3) پمپ دیافراگم پنوماتیک می تواند از طریق مایع حاوی ذرات عبور کند: زیرا حجمی است و ورودی دریچه ای توپ است، مسدود کردن آن آسان نیست.
(4) نیروی برشی پمپ دیافراگم پنوماتیک بر روی ماده بسیار کم است: نحوه خوردن در هنگام کار، به طوری که تحریک مواد کوچک است، مناسب برای حمل مواد ناپایدار است.
(5) جریان جریان پمپ دیافراگم پنوماتیک را می توان تنظیم کرد و یک شیر دریچه گاز را می توان در خروجی مواد برای تنظیم جریان جریان اضافه کرد.
(6) پمپ دیافراگم پنوماتیک عملکرد خودپرداز دارد.
(7) پمپ دیافراگم پنوماتیک می تواند بدون هوا عمل شود.
(8) پمپ دیافراگم پنوماتیک می تواند در غواصی کار کند.
(9) پمپ های دیافراگم پنوماتیک می توانند طیف گسترده ای از مایعات، از ویسکوزیته کم تا ویسکوزیته بالا، و از خوردگی تا چسبناک حمل کنند.
(10) پمپ دیافراگم هوا دارای سیستم کنترل پیچیده و بدون کابل، فیوز و غیره
(11) پمپ دیافراگم پنوماتیک کوچک است، سبک وزن و آسان برای حرکت است.
(12) پمپ دیافراگم پنوماتیک نیاز به روانکاری ندارد، بنابراین نگهداری آسان و محیط کار به علت هدر رفتن آسان نیست.
(13) پمپ های دیافراگم پنوماتیک همیشه کارآمد هستند و با پوشیدن آنها تضعیف نمی شوند.
(14) استفاده 100٪ انرژی از پمپ دیافراگم پنوماتیک، هنگامی که خروجی بسته است، پمپ به طور خودکار متوقف خواهد شد، حرکت تجهیزات، پوشیدن، بارگذاری، گرما
(15) پمپ دیافراگم پنوماتیک هیچ پویایی پویا ندارد و تعمیر و نگهداری ساده است برای جلوگیری از نشت. در هنگام کار هیچ نقطه مرطوب وجود ندارد.
حداکثر دما اعمال شده (دیافراگم / توپ / مواد مهر و موم شده)
استال ·················································· 40 ° - 150 درجه فارنهایت (4.4 - 65.5 درجه سانتی گراد)
Santoprene ············································ -40 ° - 225 ° F (-40 ° - 107.2 ° C) تفلون ············································ ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) نیترول ···························· ·························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·········· ··············································· -40 ° - 350 ° F (- 40 ° -176.6 ° C) Hytrel · ·············································· ·········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ························· ································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی پروپیلن ···· ··········································· 32 ° - 175 ° F (0-79.4 درجه ج)
عملیات نصب و نگهداری:
خواندن، درک و پیگیری این اطلاعات برای جلوگیری از آسیب و صدمه به مال
از حداکثر فشار هواي ورودي تجاوز نکنيد، همانطور که در صفحه مدل پمپ آمده است.
فشار محدود شده مشخص شده در کتابچه راهنمای کاربر نمیتواند در عملکرد پمپ استفاده شود، در غیر این صورت آسیب شخصی، آسیب پمپ و یا از دست رفتن اموال ناشی از فشار بیش از حد هوا خواهد بود.
پرتگاه STATIC می تواند منجر به انفجار ناشی از آسیب شدید یا مرگ شود. پمپ زمین و سیستم پمپاژ.
تخلیه از پمپ ممکن است حاوی ناخالصی باشد که ممکن است صدمات جدی ایجاد کند. تخلیه می تواند از طریق محل کار و اطراف اپراتور از طریق لوله تخلیه شود.
حتی اگر دیافراگم نیز شکسته شود، می تواند مواد را به صورت اجباری از صدا خفه کن خروجی تخلیه کند.
فشار در معرض خطر. می تواند آسیب جدی و یا صدمه به اموال منجر شود. هنگام فشار دادن سیستم، پمپ، شیلنگ یا شیر توزیع را خنک نکنید. از طریق باز کردن سوپاپ یا دستگاه و / یا به آرامی و به آرامی سوزن و برداشتن شلنگ خروجی و یا لوله از پمپ، از خط لوله خروجی برق جدا شده و فشار را از سیستم جدا کنید.
مواد خطرناک. می تواند جدی در صدمه زخم یا صدمه به اموال ایجاد کند. تلاش نکنید یک پمپ را به کارخانه یا مرکز خدماتی که حاوی مواد خطرناک است بازگردانید. شیوه های دست زدن به ایمنی باید با قوانین محلی و ملی و الزامات کدهای ایمنی مطابقت داشته باشد.
خطر انفجار: بعضی از مدلها، همراه با بعضی از قطعات که تماس مایع هستند، ساخته شده از آلومینیوم هستند، بنابراین آنها را نمی توان با استفاده از ترشلروتئان، کلرید متیلن یا دیگر حلال های هیدروکربن هالوژنی، در غیر این صورت آنها ممکن است واکنش نشان می دهند و باعث انفجار.
سازگاری شیمیایی قسمت های خیس شده پمپ را بررسی کنید و ماده ای که در حال پمپاژ، فرسوده شدن یا مجددا جریان دارد. سازگاری شیمیایی ممکن است با درجه حرارت و غلظت مواد شیمیایی (مواد شیمیایی) در مواد پمپاژ شده، فرسوده و یا پخش شود. برای سازگاری مایع خاص، با تولید کننده مواد شیمیایی مشورت کنید.
حداکثر درجه حرارت فقط بر استرس مکانیک استوار است. بعضی مواد شیمیایی به طور قابل توجهی دمای حداکثر دمای عملیاتی را کاهش می دهند. با سازنده شیمیایی برای سازگاری شیمیایی و درجه حرارت لیتیم تماس بگیرید.
اطمینان حاصل کنید که تمام اپراتورهای این تجهیزات به طور خاص آموزش دیده اند، شیوه های عملی ایمن را درک کرده اند و محدودیت های تجهیزات را درک کرده اند. آنها می دانند که چگونه باید در صورت نیاز مورد استفاده قرار گیرند.
از پمپ برای حمایت ساختاری سیستم لوله استفاده نکنید. اطمینان حاصل کنید که اجزای سیستم به طور مناسب برای جلوگیری از استرس بر روی قسمت پمپ، پشتیبانی می شوند
لازم است برای جلوگیری از آسیب های غیر ضروری به پمپ. اگر به مدت طولانی به حالت بی اعتباری بپردازید، لطفا بعد از هر استفاده آن را کاملا تمیز کنید.
توضیحات عمومی
پمپ دیافراگم BSK ارائه می دهد حتی در فشار کم هوا و دامنه های جاده ای از گزینه های سازگاری مواد موجود ارائه می شود. با توجه به مدل و گزینه نمودار. پمپ BSK با موتور هوا مدولار و بخش مایع ارائه شده است.
پمپ دیافراگم هوا، به طور متناوب، فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.
دوچرخه سواری پمپ شروع می شود به این دلیل که فشار هوا اعمال می شود و همچنان به پمپ ادامه می دهد و با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و زمانی که حداکثر فشار خطی به دست می آید، دستگاه دوچرخه سواری متوقف می شود (بسته شدن دستگاه).
مقررات مربوط به هوا و روانکاری
فشار هوا فوق العاده. می تواند آسیب پمپ، صدمه شخصی یا صدمه به ملک را ایجاد کند.
دستورالعمل های عملیاتی
نگهداری
تخلیه بخش فلوراید
توجه: مدل های دیافراگم فقط از یک دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می کنند. به نمای بیرونی در قسمت بخش سیالات مراجعه کنید.
بخش فلوئورسپاشی
جداسازی قطعات در بخش مایع
الف) ابتدا پمپ را از سیستم خط لوله حذف کرده و مواد را از داخل پمپ تخلیه کنید. ب) پمپ را در یک محیط کار تمیز قرار دهید. ج) ابتدا لوله خروجی (1) را از پمپ خارج کنید و سپس توپ (2)، O فنجان (3) و (47) و صندلی توپ (4) را از انتهای بالایی کیسه مایع (5) بیرون بکشید. در دنباله. بعد از آن، پمپ را به سمت بالا قرار دهید و لوله ورودی (11) را جدا کنید تا صندلی O (3) و (47)، صندلی توپ (4) و توپ (2) را از چسب مایع (5) خارج کنید. د) باز کردن پیچ ها در اطراف دو سرپوش مایع برای جدا کردن کلاه (5). e) پیچ دیافراگم را باز کنید (10) و واشر دیافراگم (7)، (8) و دیافراگم (6) را از هر دو انتها بگیرید. حذف میله دیافراگم (23) و حلقه مهر و موم لب (25) را می توان جایگزین کرد. جدا کردن قطعات برای شیر هوا f) ابتدا پیچ پیچ (39) را باز کنید و سپس کلاهک دریچه هوا (38)، سوپاپ هوا (42) و واشر آب بندی (40) و (41) را از بین ببرید. g) از شکاف شیر (36) و شیر شیر (37) از پوشش دریچه هوا (38) خارج شوید. h) محفظه دایره ای (29) را از بین ببرید و از انتهای کلاهک دریچه ی یو اس بی (31) را از هر دو طرف دریچه هوا (38) بیرون بیاورید و می توانید فنجان (30) را به عنوان مورد نیاز جایگزین کنید. i) پس از فشار دادن دریچه (35) از دستگیره ی هوای هوا (38)، بسته بندی نوع لب (33) را با دست بگیرید. جداسازی قطعات برای خلبان شیر j) 4 پیچ (16) ابتدا سر سیلندر را بچرخانید و سپس سر سیلندر (14) و (18) را در دو انتها باز کنید و O فنجان (17) را بردارید. k) واشر آب بندی (19) را از شیار از پوشش موتور (15) حذف کنید. الف) خلبان خلبان (22) و میله (45) را از محفظه موتور (15) بیرون بکشید و می توانید بسته بندی نوع لب (20) را روی میله ماشه یا O cup (44) در خلبان خلبان جایگزین کنید. جمع آوری پمپ دیافراگم مراحل مجدد نصب پمپ با آن دسته از جداسازی سازگار ناسازگار است، بنابراین از شما خواسته می شود که در مراحل مجددا توجه به موارد ذیل توجه داشته باشید: 1) تمام عناصر آب بندی و قطعات تماس آنها باید روغن . 2) لطفا قبل از استفاده از تمام عناصر آبشاری، دقت کنید که آیا آنها آسیب دیده اند، مانند آسیب سطحی. اگر آسیب دیده باشد، لطفا موارد جدید را جایگزین کنید. 3) جهت چپ بسته بندی لب (20) (، 25) و (33) باید با جهت نشان داده شده در نمودار سازگار باشد. 4) برای رسیدن به نتیجه مهر و موم بهتر، پیچ ها بر روی چسب مایع به طور متناوب باید با زاویه های مختلف متصل شوند. عیب یابی 1. بعضی از مایع از خروجی اگزوز همراه با جریان هوا تخلیه می شود. دیافراگم را برای هر آسیب بررسی کنید. سوراخ دیافراگم را برای لکه 2 بررسی کنید. حباب های هوا در مایع خروجی وجود دارد. اتصال لوله مکش را برای مهر و موم خوب بررسی کنید. اتصالات بین لوله مکش و مانیفولد ورودی برای مهر و موم خوب را بررسی کنید. حلقه O را بین منیفولد ورودی و چسب مایع چک کنید. پیچ های دیافراگم را برای لازگی چک کنید. 3. خروجی کم پمپ بررسی جریان هوای پایدار است. ورودی / خروجی را برای هر انسداد بررسی کنید. اتصالاتی که منیفولد ورودی را برای تنگی هوا وصل می کنند را بررسی کنید. بررسی کنید که توپ به صندلی گیر نکرده باشد یا توپ به درستی نشسته باشد. هنگامی که هیچ حرکت رفت و برگشتی وجود ندارد، هوا از باز شدن اگزوز تخلیه می شود. مهر و موم مهر و موم (33) را روی دریچه اسلاید (35) بررسی کنید. مهر و موم مهر و موم (20) را در میله ماشه (45) بررسی کنید. مهر و موم مهر و موم (25) را روی میله ی لینک دیافراگم بررسی کنید
