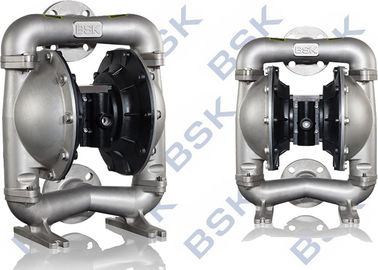

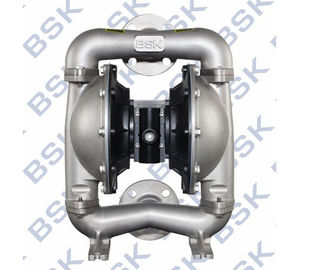

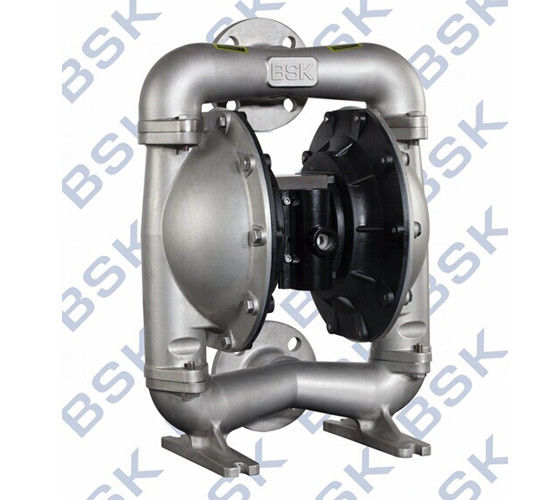

پمپ دیافراگم دیافراگم از جنس فولاد ضد زنگ / پمپ دیافراگم دوشاخه هوا

پمپ خلاء دیافراگم دو سوپاپ SS 8.3bar Self Priming

پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) و یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستیک یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.

اصل کار
در دو محفظه پمپ متقارن مجهز به دیافراگم است که توسط یک ساقه مرکب مرکزی متصل می شود. هوا فشرده از سوپاپ ورودی پمپ وارد می شود و وارد یک حفره می شود، حرکت دیافراگم را فشار می دهد و گازهایی که از حفره دیگری منتشر می شوند. اجسام توزیع گاز به یکباره به مقصد به صورت خودکار فشرده شده به یک محفظه دیگر، دیافراگم را به جهت مخالف فشار دهید، بنابراین دو همزمانی مداوم دیافراگم برای حرکت مجدد حرکت می کنند.

هوای فشرده به شیر می رسد، دیافراگم را به سمت راست حرکت می دهد، و مکش اتاق را وارد محیط می کند، توپ را به داخل اتاق می برد، دریچه شیر به علت استنشاق خاموش می شود، Mediums تخلیه شده توسط اکستروژن، و دریچه توپ باز و در در همان زمان دریچه ی توپ را بستن، جلوگیری از جریان برگشتی، به این ترتیب باعث می شود که ناگهان بیرون از ورودی وارد شود، خروج از تحصیل.

منطقه کاربرد:
صنایع شیمیایی؛ صنعت پوشش؛ صنعت رنگ سازی؛ صنعت رنگ؛ شیمیایی رنگدانه و نساجی؛ صنایع غذایی؛ صنعت تصفیه آب؛ صنعت نفت؛ حفاظت از محیط زیست صنعت؛ صنایع دارویی

مشخصات فنی

پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خواص خود را
3. همه انواع رسانه را منتقل کنید
4. مواد: فولاد ریخته گری، آلو، SS، PP

A 50 XX - XXX - X ( انتخاب مدل)

شکل دهان لوله: A-BSP B-NPT (F) C-فلنج

مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مواد توپ: 9-سانتوپن H - Hytre T - PTFE A - استال

مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ

مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar

حداکثر دما اعمال شده (دیافراگم / توپ / مواد مهر و موم شده)

استال ·················································· 40 ° - 150 درجه فارنهایت (4.4 - 65.5 درجه سانتی گراد)

Santoprene ·········································· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) تفلون ············································ ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) نیترول ······························ ························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ··········································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ··············································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···························· ···································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی ¬ پروپیلن ·········· ································ 32 ° - 175 ° F (0-79.4 ° C)

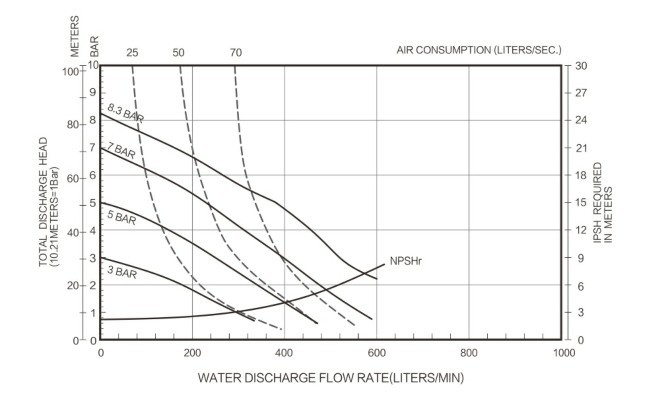

2 "نمودار جریان
