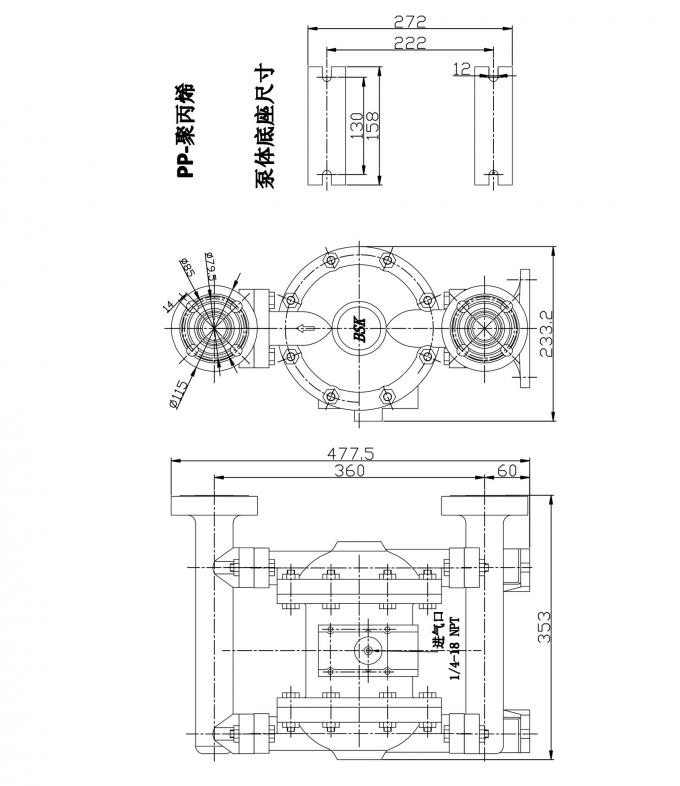

پمپ دیافراگم دوتایی مقاوم در برابر خوردگی 353 × 477.5 × 233.2mm

پمپ دیافراگم دوتایی مقاوم در برابر خوردگی 353 × 477.5 × 233.2mm

معرفی پمپ دیافراگم دوشاخه هوا

پمپ های دیافراگم هواپیما (AOD) برای حل مشکلات متعددی که چهره پمپ ها را در یک محل کار طراحی کرده اند طراحی شده است. این که آیا شما فضای محدودی دارید، مایع در حال حرکت با جامدات جامد و یا ترکیبات، و یا نیاز به یک سیستم پمپ ایمنی پرایمر برای کار شما، پمپ های AOD ما یک راه حل قابل حمل برای انجام این کار ارائه می کنند.

با استفاده از یک محفظه مایع دیافراگم دوگانه، جابجایی مثبت، یک خلاء هوا ایجاد می کند و با پرش سریع آغاز می شود. پمپ های دیافراگم با هواپیما پر می شوند تا بتوانند به جامدات 1 تا 1 اینچ (تا 90 درصد ترکیب جامد) و مایعات با شدت چسبندگی با امتیازات بیش از 25،000 cP برسند. حمل و نقل مایع پمپ ها، قابلیت حمل و دوام پمپ AOD باعث می شود آنها یک پمپ چند منظوره برای هر گونه برنامه شغلی باشند.


دوش دیافراگم پمپ هوا توضیحات:

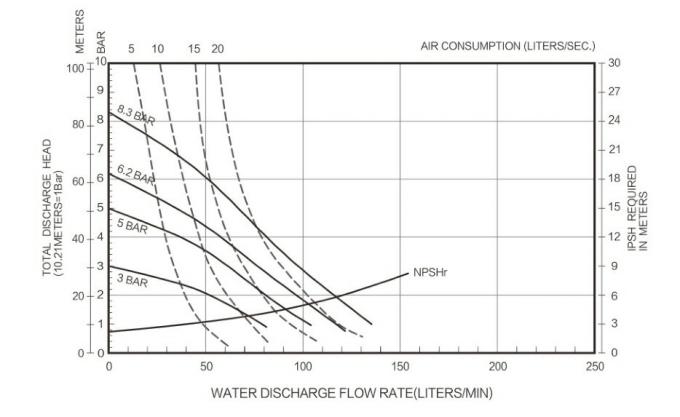

مشخصات فنی

پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خودپرداز
3. همه انواع رسانه را حمل کن

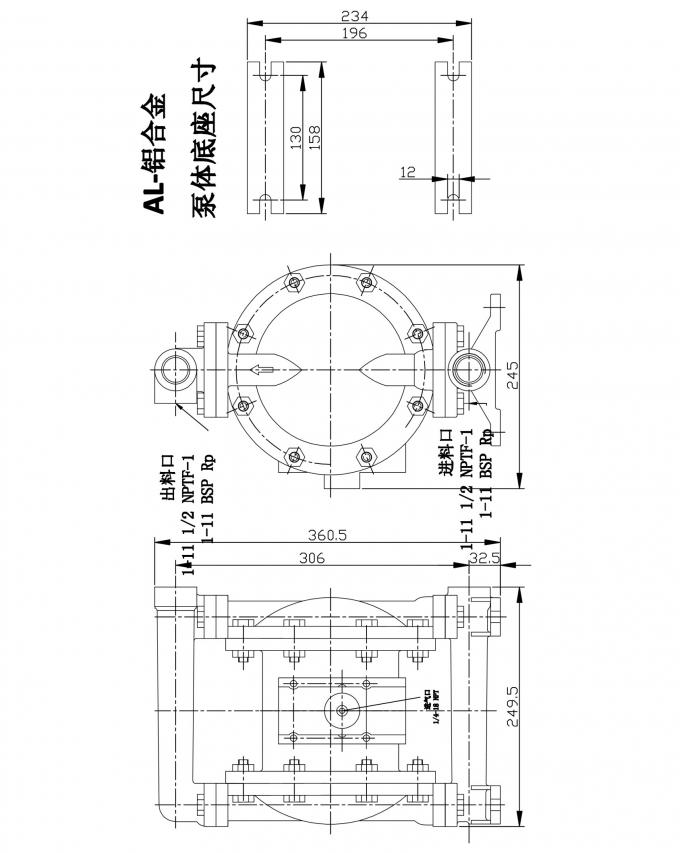

4. مواد: فولاد ریخته گری، آلو، SS، PP

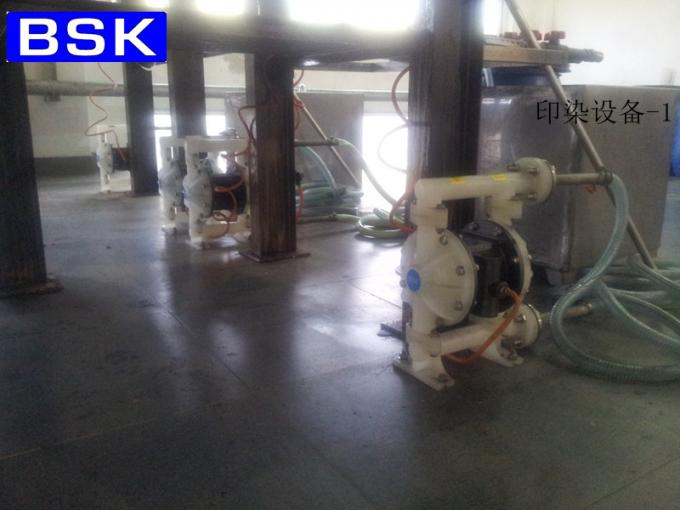

کاربرد

پمپ می تواند انواع اسید قوی، قلیایی و مایع خورنده و غیره

توضیحات عمومی

پمپ دیافراگم BSK ارائه می دهد تحویل حجم بالا حتی در فشار هوا کم و طیف وسیعی از گزینه های سازگاری مواد در دسترس است. مقایسه با مدل و گزینه نمودار. پمپ BSK با موتور هوا مدولار و بخش مایع ارائه شده است.

پمپ دیافراگم هوا، به طور متناوب فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.

دوچرخه سواری پمپ شروع می شود به عنوان فشار هوا اعمال می شود و همچنان به پمپ و همچنان با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و هنگامی که خط خطی حداکثر خط رسیده است قطع می شود (بسته شدن دستگاه).

الزامات هوا و روانکاری

فشار هوا فوق العاده. می تواند آسیب پمپ، صدمات شخصی یا آسیب های ملکی ایجاد کند.

• یک فیلتر قادر به فیلتر کردن ذرات بزرگتر از 50 میکرون باید در تامین هوا استفاده شود. هیچ روانکاری نیاز به غیر از روغن "O" حلقه است که در هنگام نصب یا تعمیر استفاده می شود وجود دارد.
• اگر هوا روان است در حال حاضر، اطمینان حاصل کنید که آن را با حلقه های "O" و مهر و موم در بخش موتور هوا از پمپ سازگار است.

دستورالعمل های عملیاتی

• همیشه پمپ را با یک حلال سازگار با ماده ای که در حال پمپاژ است، بچرخانید، اگر مواد قابل حمل، زمانی که برای مدت زمان مورد استفاده قرار نگیرند، "تنظیم" را انجام می دهند.
• اگر هوا برای چند ساعت غیر فعال باشد، از منبع پمپ قطع شود.
• حجم مواد خروجی نه تنها توسط عرضه هوا بلکه همچنین عرضه مواد موجود در ورودی کنترل می شود. لوله های تامین مواد نباید بیش از حد کوچک یا محدود باشند. اطمینان حاصل کنید که از شلنگی استفاده نکنید که ممکن است سقوط کند.
• هنگامی که پمپ دیافراگم در یک وضعیت تغذیه سوپاپ (ورودی سیلندر) استفاده می شود، توصیه می شود که یک دریچه تصفیه در ورودی هوا نصب شود.
• پمپ دیافراگم را به سطح مناسب برای محافظت در برابر آسیب های لرزش پای دیافراگم نگه دارید.

نگهداری

• برای بررسی شماره سریال و نام قطعات و مراجعه به قسمت قطعات و بسته خدمات تعمیر و نگهداری، لطفا به جزء اساسی در نقشه های مونتاژ مراجعه کنید.
• بعضی از قطعات BSK به عنوان "قطعات پوشیدنی" مشخص می شوند که می تواند باعث کاهش سرعت سرویس و کاهش زمان کار شود.
• کیت های خدمات به دو سرویس پمپ دیافراگم جداگانه تقسیم می شوند: 1. بخش هوا، 2. بخش فلوید. FLUID SEC -TION برای برپایی گزینه های متداول MATHEMAAL گزینه های دیگر را تقسیم می کند.
• یک سطح کار تمیز برای محافظت از قطعات متحرک متحرک حساس از آلودگی از خاک و مواد خارجی در هنگام جداسازی و جمع آوری خدمات فراهم کنید.
• سوابق خوبی از فعالیت های خدماتی داشته باشید و پمپ را در برنامه نگهداری پیشگیرانه نگه دارید.
• قبل از جداسازی مواد خالی در دستگاه خروجی - فورچون با چرخاندن پمپ به سمت بالا به منظور تخلیه مواد از پمپ.

تخلیه بخش فلوراید

• منیفولد بالا و پایین (1) و (11) را بردارید.
• توپ (2)، حلقه O (3) (47) و صندلی توپ (4) را بردارید.
• کلاه مایع (5) را بکشید.

توجه: مدل های دیافراگم فقط از یک دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می کنند. به نمای بیرونی در قسمت بخش سیالات مراجعه کنید.

• اسکرین (10)، واشر (9)، دیافراگم (6A، 6) و واشر دیافراگم (7، 8) را بردارید.
  نکته: سطح (23) دیافراگم را خراشیده نکنید.

بخش فلوئورسپاشی

• دوباره با هم در جهت معکوس
• تمیز کردن و بازرسی همه قطعات. با توجه به نیاز قطعات قطعات فرسوده یا آسیب دیده را جایگزین کنید.
• غلظت دیافراگم (23) روانکاری (25) و حلقه ی "Y" با روغن.
• میله دیافراگم (23) را با ابزار نصب کمکی نصب کنید.
• قبل از اتصال پایه پیچ و مهره ها، لطفا تعیین کنید که آیا دیافراگم (6A، 6) به صورت مناسب با مایع چسب (5) جهت جلوگیری از چرخش دیافراگم مناسب است.
• برای مدل های با استفاده از دیافراگم تفلون: سه دیافراگم لاستیکی (6) در طرف، که با "اتاق هوا" AIRS SIDE علامت گذاری شده است، در مقابل بدن پمپ نصب شده است.
• پمپ را بگيريد، پس از مدت زماني، بسته بندي و مهر و موم را بررسي کنيد.
