جزئیات محصول:
پرداخت:
|
| تولید: | پمپ دیافراگم شناور | وزن: | 12.3 کیلوگرم |
|---|---|---|---|
| ویژگی: | خودمختار خوب | حداکثر اندازه ذرات: | 3mm |
| استفاده: | مواد شیمیایی | فشار: | فشار بالا |
| برجسته کردن: | پمپ دیافراگم دوگانه هوا,پمپ دیافراگم دوقلو |
||

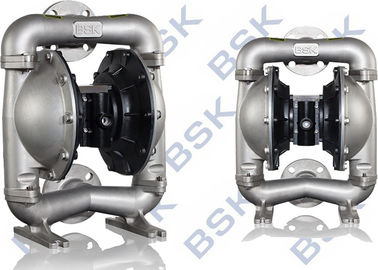

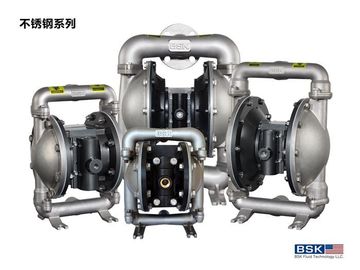

پمپ های غشایی پمپ دیافراگم پمپ هوا خلاء پنوماتیک
مشخصات پمپ دیافراگم Aro
پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خودپرداز
3. همه انواع رسانه را حمل کن
معرفی پمپ دیافراگم Aro
پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستی یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم (سوپاپ ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.
پارامترهای پمپ دیافراگم Aro
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.83 |
| 2 | حداکثر سرعت جریان | L / حداقل | 192 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.83 |
| 5 | حداکثر اندازه ذرات | میلیمتر | 3 |
| 6 | وزن | کیلوگرم | 12.3 |
| 7 | سطح صدا | دبی | <70 |
پمپ دیافراگم Aro پمپ مزایای اصلی
1، با توجه به استفاده از قدرت هوا، جریان به طور خودکار با توجه به مقاومت صادرات تغییر می کند. کدام مناسب برای مایع ویسکوزیته بالا است؟
2، در محیط قابل اشتعال و مواد منفجره، پمپ قابل اعتماد و کم هزینه است، جرقه تولید نمی کند و بیش از حد گرم نمی شود،
3، حجم پمپ کوچک، آسان برای حرکت، بدون پایه مورد نیاز، نصب مناسب و اقتصاد است. می تواند به عنوان پمپ انتقال سیار استفاده شود.
4، جایی که خطرات وجود دارد، پردازش مواد خورنده، دیافراگم پمپ را می توان به طور کامل با خارج از هم جدا شده است.
5، نیروی برشی پمپ کم است، اثر فیزیکی به محیط متوسط کوچک است، می تواند برای انتقال مایعات شیمیایی ناپایدار مورد استفاده قرار گیرد.
برنامه پمپ دیافراگم هوا
به طور گسترده ای در درمان فاضلاب، صنایع شیمیایی، پتروشیمی کاربرد دارد
صنعت، نقاشی، سرامیک، حفاظت از محیط زیست، چاپ و رنگرزی، و غیره برای مقابله با انواع
مواد خورنده، فرار، قابل اشتعال، مایعات سمی با ذرات و ویسکوزیته بالا است.
A 2 5 XX - XXX - X ( انتخاب مدل)
شکل دهان لوله: A-BSP B-NPT (F) C-فلنج
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مواد توپ: 9 سانتانپن H - Hytre T - PTFE A - استال
مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar
حداکثر دما اعمال شده (دیافراگم / توپ / مهر و موم مواد)
استال ·················································· 40 ° - 150 درجه فارنهایت (4.4 - 65.5 درجه سانتیگراد)
Santoprene ············································· -40 ° - 225 ° F (- 40 ° - 107.2 ° C) تفلون ············································· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) نیترول ································ ····················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ················· ····································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ························································· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··································· ················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی ¬ پروپیلن ···················· ······················ 32 ° - 175 ° F (0-79.4 ° C)
1 نمودار جریان
ابعاد نصب :
جداسازی قطعات در بخش مایع
الف) ابتدا پمپ را از سیستم خط لوله حذف کرده و مواد را از داخل پمپ تخلیه کنید. ب) پمپ را در یک محیط کار تمیز قرار دهید. ج) ابتدا لوله خروجی (1) را از پمپ برداشته و سپس توپ (2) O (3) و (47) و صندلی توپ (4) را از انتهای بالایی کیسه مایع (5) خارج کنید. در دنباله. پس از آن، پمپ را به سمت بالا قرار دهید و لوله ورودی (11) را جدا کنید تا صندلی (3) و (47)، صندلی توپ (4) و توپ (2) را از چسب مایع (5) خارج کنید. د) باز کردن پیچ ها در اطراف دو سرپوش مایع برای جدا کردن کلاه (5). e) پیچ دیافراگم را باز کنید (10) و واشر دیافراگم (7)، (8) و دیافراگم (6) را از هر دو طرف جدا کنید. حذف میله دیافراگم (23) و حلقه مهر و موم لب (25) را می توان جایگزین کرد. جدا کردن قطعات برای شیر هوا f) ابتدا پیچ پیچ (39) را باز کنید و سپس کلاهک دریچه هوا (38)، سوپاپ هوا (42) و واشر آب بندی (40) و (41) را از هم جدا کنید. ج) از شکاف شیر (36) و شیر شیر (37) از کلاهک دریچه هوا (38) خارج شوید. الف) محفظه دایره ای (29) را بیرون بیاورید و از انتهای کلاه سوپاپ (31) از هر دو طرف دریچه هوا (38) را بیرون بیاورید و می توانید فنجان (30) را به عنوان مورد نیاز جایگزین کنید. الف) پس از فشار دادن دریچه (35) از دستگیره شیر هوا (38)، بسته بندی لب نوع (33) را با فشار دست (33) کنید. جداسازی قطعات برای خلبان شیر j) 4 پیچ (16) ابتدا سر سیلندر را بچرخانید و سپس سر سیلندر (14) و (18) را در هر دو طرف بکشید و O فنجان (17) را بردارید. k) واشر آب بندی (19) را از شیار از پوشش موتور (15) بردارید. الف) خلبان خلبان (22) و میله (45) را از محفظه موتور (15) بیرون بکشید و می توانید بسته بندی نوع لب (20) را روی میله ماشه یا O cup (44) در خلبان خلبان جایگزین کنید. جمع آوری پمپ دیافراگم مراحل مجدد نصب پمپ با آن دسته از جداسازی سازگار ناسازگار است، بنابراین از شما خواسته می شود که در مراحل مجدد توجه به موارد ذیل توجه داشته باشید: 1) تمام عناصر آب بندی و قطعات تماس آنها باید روغن . 2) لطفا قبل از استفاده از تمام عناصر مهر و موم شده دقت کنید که آیا آنها آسیب دیده اند، مانند آسیب سطحی. اگر آسیب دیده باشد، لطفا موارد جدید را جایگزین کنید. 3) جهت لب از بسته بندی لب (20) (، 25) و (33) باید با جهت نشان داده شده در نمودار سازگار باشد. 4) برای رسیدن به نتیجه مهر و موم بهتر، پیچ ها بر روی چسب مایع باید به طور متناوب با زاویه های مقابل بسته شوند. عیب یابی 1. بعضی از مایع از خروجی اگزوز همراه با جریان هوا تخلیه می شود. دیافراگم را برای هر آسیب بررسی کنید. سوراخ دیافراگم را برای لازگی چک کنید. حباب های هوا در سیال خروجی وجود دارد. اتصال لوله مکش را برای مهر و موم خوب بررسی کنید. اتصالات بین لوله مکش و مانیفولد ورودی برای مهر و موم خوب را بررسی کنید. حلقه O را بین منیفولد ورودی و چسب مایع را بررسی کنید. پیچ های دیافراگم را برای لازگی چک کنید. 3. خروجی کم پمپ بررسی جریان هوای پایدار است. ورودی / خروجی را برای هر انسداد بررسی کنید. اتصالاتی که منیفولد ورودی را برای تنگی هوا متصل می کنند را بررسی کنید. بررسی کنید که توپ به صندلی گیر نکند یا توپ به درستی نشسته نشود. هنگامی که هیچ حرکت رفت و برگشتی وجود ندارد، هوا از باز شدن اگزوز تخلیه می شود. مهر و موم مهر و موم (33) را روی دریچه اسلاید (35) بررسی کنید. مهر و موم مهر و موم (20) را بر روی میله ماشه (45) را بررسی کنید. مهر و موم مهر و موم (25) را روی میله ی لینک دیافراگم بررسی کنید
