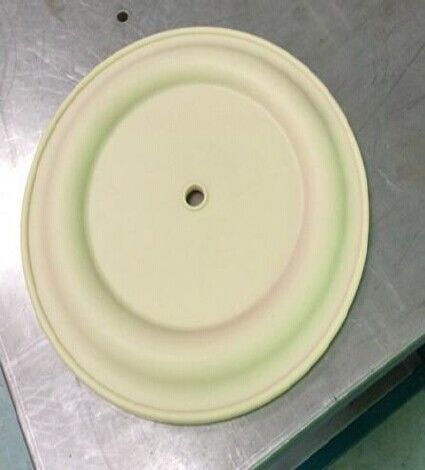

قطعات پمپ دیافراگم لاستیک قطعات ترموپلاستی پمپ هوا دیافراگم

از حداکثر فشار هواي ورودي تجاوز نکنيد، همانطور که در صفحه مدل پمپ آمده است.

• ورودی هوا پمپ به منبع تغذیه ای که دارای ظرفیت کافی است و فشار مطابق با الزامات طراحی است، متصل می شود.
• هوای فشرده تمیز باعث می شود که عمر مفید پمپ افزایش یابد.
• اگر خط تامین کننده هوا یک لوله سخت است، شلنگ کوتاه اتصال پمپ و لوله می تواند لرزش و چرخش را کاهش دهد. (توصیه می شود که پالس را در مایع با استفاده از یک مخزن افزایش یا بافر مایع توصیه می شود.)
• لوله ورودی هوا و فیلتر تنظیم کننده فشار باید با توجه به وزن آنها پشتیبانی شود. اگر لوله پشتیبانی نمی شود، ممکن است به پمپ آسیب برساند.
• لوله ورودی هوا پمپ باید با شیر تنظیم کننده فشار نصب شود تا اطمینان حاصل شود که فشار خروجی هوا از محدوده مشخصی عبور نکند.

فشار محدود شده مشخص شده در کتابچه راهنمای کاربر نمیتواند در عملکرد پمپ استفاده شود، در غیر این صورت آسیب شخصی، آسیب پمپ و یا از دست رفتن اموال ناشی از فشار بیش از حد هوا خواهد بود.

• اطمینان حاصل کنید که شیلنگ های مواد و دیگر اجزای سازنده قادر به مقاومت در برابر فشار مایع تولید شده توسط این پمپ می باشند. تمام شیلنگ ها را برای آسیب رساندن یا پوشیدن چک کنید. دستگاه خاصی توزیع کننده تمیز و در شرایط کار مناسب باشد.

پرتگاه STATIC می تواند منجر به انفجار ناشی از آسیب شدید یا مرگ شود. پمپ زمین و سیستم پمپاژ.

• Sparks می تواند مواد قابل اشتعال و بخارات را بشکند.
• پمپ امن، اتصالات و تمام نقاط تماس برای جلوگیری از ارتعاش و ایجاد تماس جسمی یا استاتیک.
• از تهویه مناسب استفاده کنید.
• آتش را از گرما، شعله های باز و جرقه ها دور نگه دارید.
• محفظهها را هنگام عدم استفاده بسته نگه دارید.

تخلیه از پمپ ممکن است حاوی ناخالصی باشد که ممکن است صدمات جدی ایجاد کند. تخلیه می تواند از طریق محل کار و اطراف اپراتور از طریق لوله تخلیه شود.

حتی اگر دیافراگم نیز شکسته شود، می تواند مواد را به صورت اجباری از صدا خفه کن خروجی تخلیه کند.

• هنگامی که مواد خطرناک یا قابل اشتعال پمپ می شوند، تخلیه ها می توانند از طریق خط لوله به محل امن و ایمن منتقل شوند.
• بین پمپ و صدا خفه کن از رابط 3/8 "در حداقل سوراخ استفاده می شود.

فشار در معرض خطر. می تواند آسیب جدی و یا صدمه به اموال منجر شود. هنگام فشار دادن سیستم، پمپ، شیلنگ یا شیر توزیع را خنک نکنید. از طریق باز کردن سوپاپ یا دستگاه و / یا به آرامی و به آرامی سوزن و برداشتن شلنگ خروجی و یا لوله از پمپ، از خط لوله خروجی برق جدا شده و فشار را از سیستم جدا کنید.

مواد خطرناک. می تواند جدی در صدمه زخم یا صدمه به اموال ایجاد کند. تلاش نکنید یک پمپ را به کارخانه یا مرکز خدماتی که حاوی مواد خطرناک است بازگردانید. شیوه های دست زدن به ایمنی باید با قوانین محلی و ملی و الزامات کدهای ایمنی مطابقت داشته باشد.

• برای اطمینان از دستورالعمل های مناسب برای دریافت مواد ورق ایمنی مواد، از تمام مواد از منبع تامین کنید.

خطر انفجار: بعضی از مدلها، همراه با بعضی از قطعات که تماس مایع هستند، ساخته شده از آلومینیوم هستند، بنابراین آنها را نمی توان با استفاده از ترشلروتئان، کلرید متیلن یا دیگر حلال های هیدروکربن هالوژنی، در غیر این صورت آنها ممکن است واکنش نشان می دهند و باعث انفجار.

• قبل از استفاده با این نوع حلال، لازم است به منظور اطمینان از سازگاری، کلمپ های مایع، منیفولدها و تمام قسمت های تماس مایع موتور پمپ را بررسی کنید.
• پمپ باید تا آنجا که امکان دارد نزدیک به محصول قرار گیرد تا لوله مکش کوتاه شود و تعداد قطعات را تا حد زیادی کاهش دهد.
• برای تمدید عمر دیافراگم، باید پمپ را به مقدار زیاد به مایع پمپاژ نزدیک کنیم. هنگامی که فشار ورودی بیش از 10 فوت (3 متر) ستون مایع است، لازم است مجموعه ای از دستگاه های تنظیم فشار و تنظیم برای افزایش طول عمر دیافراگم نصب شود.
• ما باید مهر و موم هر آداپتور را برای لوله های ورودی و خروجی اطمینان دهیم.
• تمامی اتصالات باید قبل از استفاده از محصول یک بار دیگر محکم شوند تا از لکه های ناشی از خزش اجزای مهر و موم جلوگیری شود و به طور موثر از نشت سیال یا هوا جلوگیری شود.

سازگاری شیمیایی قسمت های خیس شده پمپ را بررسی کنید و ماده ای که در حال پمپاژ، فرسوده شدن یا مجددا جریان دارد. سازگاری شیمیایی ممکن است با درجه حرارت و غلظت مواد شیمیایی (مواد شیمیایی) در مواد پمپاژ شده، فرسوده و یا پخش شود. برای سازگاری مایع خاص، با تولید کننده مواد شیمیایی مشورت کنید.

حداکثر درجه حرارت فقط بر استرس مکانیک استوار است. بعضی مواد شیمیایی به طور قابل توجهی دمای حداکثر دمای عملیاتی را کاهش می دهند. با سازنده شیمیایی برای سازگاری شیمیایی و درجه حرارت لیتیم تماس بگیرید.

اطمینان حاصل کنید که تمام اپراتورهای این تجهیزات به طور خاص آموزش دیده اند، شیوه های عملی ایمن را درک کرده اند و محدودیت های تجهیزات را درک کرده اند. آنها می دانند که چگونه باید در صورت نیاز مورد استفاده قرار گیرند.

از پمپ برای حمایت ساختاری سیستم لوله استفاده نکنید. اطمینان حاصل کنید که اجزای سیستم به طور مناسب برای جلوگیری از استرس بر روی قسمت پمپ، پشتیبانی می شوند

• اتصالات جذب و تخلیه باید اتصالات انعطاف پذیر (مانند شلنگ)، لوله کشی سخت را نداشته باشند و باید با ماده ای که در حال پمپاژ است سازگار باشد.

لازم است برای جلوگیری از آسیب های غیر ضروری به پمپ. اگر به مدت طولانی به حالت بی اعتباری بپردازید، لطفا بعد از هر استفاده آن را کاملا تمیز کنید.

• محصول باقی مانده در پمپ خشک و یا چسبنده بر روی پمپ می شود که باعث ایجاد دیافراگم و مشکلات دریچه قبل از شروع بعدی می شود. در دمای یخ زدگی، باید بعد از استفاده، هرگونه خریلی را خاموش نمود.
• این یک راه موثر برای کاهش زمان خرابکارانه کاربران است تا بتواند مؤلفه مناسب را در هر زمان در دسترس قرار دهد. استفاده از قطعات یدکی معتبر BSK موجب گسترش محصول و عملکرد عملکرد می شود.

توضیحات عمومی

پمپ دیافراگم BSK ارائه می دهد حتی در فشار کم هوا و دامنه های جاده ای از گزینه های سازگاری مواد موجود ارائه می شود. با توجه به مدل و گزینه نمودار. پمپ BSK با موتور هوا مدولار و بخش مایع ارائه شده است.

پمپ دیافراگم هوا، به طور متناوب، فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.

دوچرخه سواری پمپ شروع می شود به این دلیل که فشار هوا اعمال می شود و همچنان به پمپ ادامه می دهد و با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و زمانی که حداکثر فشار خطی به دست می آید، دستگاه دوچرخه سواری متوقف می شود (بسته شدن دستگاه).

مقررات مربوط به هوا و روانکاری

فشار هوا فوق العاده. می تواند آسیب پمپ، صدمه شخصی یا صدمه به ملک را ایجاد کند.

• یک فیلتر قادر به فیلتر کردن ذرات بزرگتر از 50 میکرون باید در تامین هوا استفاده شود. هیچ روانکاری نیاز به غیر از روغن "O" حلقه است که در هنگام نصب یا تعمیر استفاده می شود وجود دارد.
• اگر هوا روان است در حال حاضر، اطمینان حاصل کنید که آن را با حلقه های O و مهر و موم در بخش موتور هوا پمپ سازگار است.

دستورالعمل های عملیاتی

• همیشه پمپ را با یک حلال سازگار با ماده ای که در حال پمپاژ است، پمپ کنید، در صورتی که مواد قابل حمل، زمانی که برای مدت زمان مورد استفاده قرار نگیرد، "تنظیم" را انجام می دهد.
• اگر چند ساعت باقی بماند، خروجی هوا را از پمپ جدا کنید.
• حجم مواد خروجی نه تنها توسط عرضه هوا، بلکه همچنین با عرضه مواد موجود در ورودی کنترل می شود. لوله های تامین مواد نباید بیش از حد کوچک یا محدود باشند. اطمینان حاصل کنید که از شلنگی استفاده نکنید که ممکن است سقوط کند.
• هنگامی که پمپ دیافراگم در حالت ورودی مجبور (ورودی سیل شده) مورد استفاده قرار می گیرد، توصیه می شود که یک "چک کردن دریچه" در ورودی هوا نصب شود.
• پمپ دیافراگم را به یک سطح مناسب برای محافظت در برابر آسیب ها با ارتعاش بپوشانید.

نگهداری

• برای بررسی شماره سریال و نام قطعات و مراجعه به بخش اطلاعات و بسته خدمات تعمیر و نگهداری، لطفا به جزء اساسی در نقشه های مونتاژ مراجعه کنید.
• بعضی از قطعات BSK به عنوان "قطعات پوشیدنی" مشخص می شوند که می تواند باعث کاهش سرعت سرویس و کاهش زمان کار شود.
• کیت های خدمات به دو سرویس پمپ دیافراگم جداگانه تقسیم می شوند: 1. بخش هوا، 2. بخش فلوید. FLUID SEC -TION بیشتر برای مطابقت با بخش های متفاوتی از گزینه های MATERIAL OPTIONS تقسیم می شود.
• برای محافظت از قطعات متحرک متحرک حساس از آلودگی خاک و مواد خارجی، در حین جداسازی و جمع آوری خدمات، یک سطح کار تمیز ارائه کنید.
• سوابق خوبی از فعالیت های خدماتی داشته باشید و پمپ را در برنامه نگهداری پیشگیرانه نگه دارید.
• قبل از جداسازی، مواد خالی ضبط شده را در مرد خروجی - فورچون با چرخاندن پمپ به سمت بالا به منظور تخلیه مواد از پمپ.

تخلیه بخش فلوراید

• منیفولد بالا و پایین (1) و (11) را بردارید.
• توپ (2)، حلقه O (3) (47) و صندلی توپ (4) را بردارید.
• کلاه مایع (5) را بردارید.

توجه: مدل های دیافراگم فقط از یک دیافراگم اولیه (6A) و دیافراگم پشتیبان (6) استفاده می کنند. به نمای بیرونی در قسمت بخش سیالات مراجعه کنید.

• پیچ (10)، واشر (9)، دیافراگم (6A، 6) و واشر دیافراگم (7، 8) را بردارید.
  نکته: سطح میله دیافراگم (23) را خراش ندهید.

بخش فلوئورسپاشی

• دوباره با هم در جهت معکوس
• تمیز کردن و بازرسی همه قطعات. با توجه به نیاز قطعات قطعات فرسوده و آسیب دیده را جایگزین کنید.
• غلطک 23 (23) و 25) حلقه "Y" با روغن.
• میله دیافراگم (23) را با ابزار نصب کمکی ثابت کنید.
• قبل از اتصال پایه پیچ و مهره ها، لطفا تعیین کنید که آیا دیافراگم (6A، 6) به صورت مناسب با کفپوش مایع (5) جهت جلوگیری از چرخش دیافراگم مناسب است.
• برای مدل های با استفاده از دیافراگم تفلون: سه دیافراگم لاستیکی (6) در طرف، که با "اتاق هوا" AIRS SIDE علامت گذاری شده است، در مقابل بدن پمپ قرار دارد.
• پمپ را ببندید، پس از آن که یک دوره زمان بندی اجرا می شود، بسته بندی و مهر و موم را بررسی کنید.

ابعاد نصب :

جداسازی قطعات در بخش مایع

الف) ابتدا پمپ را از سیستم خط لوله حذف کرده و مواد را از داخل پمپ تخلیه کنید. ب) پمپ را در یک محیط کار تمیز قرار دهید. ج) ابتدا لوله خروجی (1) را از پمپ خارج کنید و سپس توپ (2)، O فنجان (3) و (47) و صندلی توپ (4) را از انتهای بالایی کیسه مایع (5) بیرون بکشید. در دنباله. بعد از آن، پمپ را به سمت بالا قرار دهید و لوله ورودی (11) را جدا کنید تا صندلی O (3) و (47)، صندلی توپ (4) و توپ (2) را از چسب مایع (5) خارج کنید. د) باز کردن پیچ ها در اطراف دو سرپوش مایع برای جدا کردن کلاه (5). e) پیچ دیافراگم را باز کنید (10) و واشر دیافراگم (7)، (8) و دیافراگم (6) را از هر دو انتها بگیرید. حذف میله دیافراگم (23) و حلقه مهر و موم لب (25) را می توان جایگزین کرد. جدا کردن قطعات برای شیر هوا f) ابتدا پیچ پیچ (39) را باز کنید و سپس کلاهک دریچه هوا (38)، سوپاپ هوا (42) و واشر آب بندی (40) و (41) را از بین ببرید. g) از شکاف شیر (36) و شیر شیر (37) از پوشش دریچه هوا (38) خارج شوید. h) محفظه دایره ای (29) را از بین ببرید و از انتهای کلاهک دریچه ی یو اس بی (31) را از هر دو طرف دریچه هوا (38) بیرون بیاورید و می توانید فنجان (30) را به عنوان مورد نیاز جایگزین کنید. i) پس از فشار دادن دریچه (35) از دستگیره ی هوای هوا (38)، بسته بندی نوع لب (33) را با دست بگیرید. جداسازی قطعات برای خلبان شیر j) 4 پیچ (16) ابتدا سر سیلندر را بچرخانید و سپس سر سیلندر (14) و (18) را در دو انتها باز کنید و O فنجان (17) را بردارید. k) واشر آب بندی (19) را از شیار از پوشش موتور (15) حذف کنید. الف) خلبان خلبان (22) و میله (45) را از محفظه موتور (15) بیرون بکشید و می توانید بسته بندی نوع لب (20) را روی میله ماشه یا O cup (44) در خلبان خلبان جایگزین کنید. جمع آوری پمپ دیافراگم مراحل مجدد نصب پمپ با آن دسته از جداسازی سازگار ناسازگار است، بنابراین از شما خواسته می شود که در مراحل مجددا توجه به موارد ذیل توجه داشته باشید: 1) تمام عناصر آب بندی و قطعات تماس آنها باید روغن . 2) لطفا قبل از استفاده از تمام عناصر آبشاری، دقت کنید که آیا آنها آسیب دیده اند، مانند آسیب سطحی. اگر آسیب دیده باشد، لطفا موارد جدید را جایگزین کنید. 3) جهت چپ بسته بندی لب (20) (، 25) و (33) باید با جهت نشان داده شده در نمودار سازگار باشد. 4) برای رسیدن به نتیجه مهر و موم بهتر، پیچ ها بر روی چسب مایع به طور متناوب باید با زاویه های مختلف متصل شوند. عیب یابی 1. بعضی از مایع از خروجی اگزوز همراه با جریان هوا تخلیه می شود. دیافراگم را برای هر آسیب بررسی کنید. سوراخ دیافراگم را برای لکه 2 بررسی کنید. حباب های هوا در مایع خروجی وجود دارد. اتصال لوله مکش را برای مهر و موم خوب بررسی کنید. اتصالات بین لوله مکش و مانیفولد ورودی برای مهر و موم خوب را بررسی کنید. حلقه O را بین منیفولد ورودی و چسب مایع چک کنید. پیچ های دیافراگم را برای لازگی چک کنید. 3. خروجی کم پمپ بررسی جریان هوای پایدار است. ورودی / خروجی را برای هر انسداد بررسی کنید. اتصالاتی که منیفولد ورودی را برای تنگی هوا وصل می کنند را بررسی کنید. بررسی کنید که توپ به صندلی گیر نکرده باشد یا توپ به درستی نشسته باشد. هنگامی که هیچ حرکت رفت و برگشتی وجود ندارد، هوا از باز شدن اگزوز تخلیه می شود. مهر و موم مهر و موم (33) را روی دریچه اسلاید (35) بررسی کنید. مهر و موم مهر و موم (20) را در میله ماشه (45) بررسی کنید. مهر و موم مهر و موم (25) را روی میله ی لینک دیافراگم بررسی کنید
