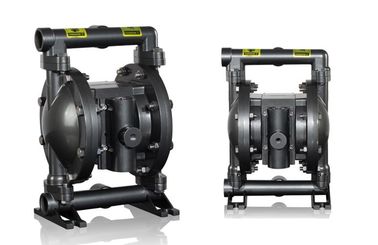

پمپ دیافراگم دیافراگم شیمیایی پمپ هوا با شیر پروانه

پمپ خلاء دیافراگم پمپ / دیافراگم پمپ هوا

پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) و یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستیک یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.

توضیحات محصول:

مزایای پمپ دیافراگم پنوماتیک:

1. انفجار، نشت صفر، عملیات ساده.
2. قابلیت بیکاری، خودکسی، بدون کنترل پیچیده.
3. تنوع مواد، بدون قطعات چرخشی، قابل اجرا به شرایط مختلف فرساینده.
4. دیافراگم، توپ و صندلی توپ مواد ورودی با عمر طولانی تر.
5. مدولاسیون شیر و موتور هوا. شکسته نشده، آسان برای جدا کردن و تعمیر.
4. مواد: فولاد ریخته گری، آلو، SS، PP

پمپ دیافراگم ارائه می دهد تحویل حجم بالا حتی در فشار هوا کم و طیف وسیعی از گزینه های سازگاری مواد در دسترس است. مقایسه با مدل و نمودار گزینه. پمپ با موتور هوا و بخش مایع ارائه شده است.

پمپ دیافراگم هوا، به طور متناوب، فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.

دوچرخه سواری پمپ شروع می شود به این دلیل که فشار هوا اعمال می شود و همچنان به پمپ ادامه می دهد و با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و زمانی که حداکثر فشار خطی به دست می آید، دستگاه دوچرخه سواری متوقف می شود (بسته شدن دستگاه).

A 2 5 XX - XXX - X ( انتخاب مدل)

شکل دهان لوله: A-BSP B-NPT (F) C-فلنج

مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

مواد توپ: 9-سانتوپن H - Hytre T - PTFE A - استال

مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ

مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar

حداکثر دما اعمال شده (دیافراگم / توپ / مواد مهر و موم شده)

استال ················································ 40 ° - 150 ° F (4.4- 65.5 درجه سانتی گراد)

Santoprene ············································ -40 ° - 225 ° F (-40 ° - 107.2 ° C) تفلون ················································ ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) نیترول ································· ····················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ················· ······································ -40 ° - 350 ° F (-40 ° -176.6 ° C ) Hytrel · ····················································· · 20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···································· ················· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی پروپیلن ··················· ······················· 32 ° - 175 ° F (0-79.4 ° C)

1 " نمودار جریان
