جزئیات محصول:
پرداخت:
|
| نام محصول: | هوا دیافراگم پمپ را فعال می کند | ویژگی: | بدون نشت |
|---|---|---|---|
| وزن: | 2.8 کیلوگرم | سطح صدا: | <70db |
| برجسته: | پمپ دیافراگم لاستیکی,دیافراگم 3 اینچ پمپ هوا |
||
مقاومت در برابر خوردگی پمپ دیافراگم پالپ پروپیلن
پمپ دیافراگم ارائه می دهد حجم با حجم بالا حتی در فشار هوا کم و طیف وسیعی از گزینه های سازگاری مواد در دسترس است. مقایسه با مدل و گزینه نمودار. پمپ با موتور هوا و بخش مایع تهیه شده است.
پمپ دیافراگم هوا، به طور متناوب، فشار مایع ورودی و فشار مایع مثبت را در محفظه مایع با استفاده از اختلاف فشار داخل محفظه هوا تولید می کند. سوپ توپ می تواند جریان رو به جلو مایع را تضمین کند.
دوچرخه سواری پمپ شروع می شود به این دلیل که فشار هوا اعمال می شود و همچنان به پمپ ادامه می دهد و با تقاضا ادامه می یابد. این خط تولید را حفظ و نگهداری می کند و زمانی که حداکثر فشار خطی به دست می آید، دستگاه دوچرخه سواری متوقف می شود (بسته شدن دستگاه).
پمپ دیافراگم هوا (همچنین به عنوان یک پمپ غشایی، پمپ دیافراگم دوگانه هوا (AOOD) و یا پمپ دیافراگم پنوماتیک شناخته می شود ) که از ترکیبی از عمل مجدد یک لاستیک، ترموپلاستیک یا تفلون دیافراگم و سوپاپ های مناسب در هر دو طرف دیافراگم ، دریچه پروانه ای، دریچه فلپ، و یا هر نوع دیگر از دریچه های خاموش) برای پمپ سیال.
| مورد | شرح | واحد | شکل مرجع |
| 1 | حداکثر فشار ورودی هوا | Mpa | 0.69 |
| 2 | حداکثر سرعت جریان | 1 دقیقه | 46 |
| 3 | حداکثر بالابر | م | 70 |
| 4 | حداکثر فشار خروجی | Mpa | 0.69 |
| 5 | حداکثر اندازه ذرات | میلیمتر | 2.5 |
| 6 | وزن | کیلوگرم | 2.8 |
| 7 | سطح صدا | دبی | <70 |
مشخصات فنی
پمپ دیافراگم هوا
1. نشت نشت
2. عملکرد خوب خواص خود را
3. همه انواع رسانه را منتقل کنید
4. مواد: فولاد ریخته گری، آلو، SS، PP
A 16 XX - XXX - X ( انتخاب مدل)
شکل دهان لوله: A-BSP B-NPT (F) C-فلنج
مواد دیافراگم: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
مواد توپ: 9-سانتوپن H - Hytre T - PTFE A - استال
مواد صندلی توپ: P / K-پلی ¬ پروپیلن / Kynoar SS-فولاد ضد زنگ
مواد پمپ: SS - فولاد ضد زنگ AL - آلومینیوم آلیاژ CI - فولاد کربن P / K - پلی پروپیلن / Kynoar
پارامترهای اصلی عملکرد
شماره پارامترهای نام واحد ارزش مرجع
1 حداکثر فشار هوا کاری 0.88 مگاپاسکال
2 حداکثر جریان لیتر / دقیقه 135
3 حداکثر سر 70
4 حداکثر فشار خروجی سیال 0.83
5 حداکثر ذرات از طریق قطر mm 3
6 وزن کیلوگرم 9.5 / 12.5 (PP / KV) / 9.5 (AL) / 14.5 (SS / CI)
7 سطح نویز db <85
حداکثر دما اعمال شده (دیافراگم / توپ / مواد مهر و موم شده)
استال ·················································· 40 ° - 150 درجه فارنهایت (4.4 - 65.5 درجه سانتی گراد)
Santoprene ·········································· -40 ° - 225 ° F ( -40 ° - 107.2 ° C) تفلون ············································ ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) نیتریل ······························ ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············ ········································· -40 ° - 350 ° F (-40 ° -176.6 ° C) Hytrel · ················································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························· ···································· 10 ° -200 ° F (-28.9 ° - 65.5 ° C) پلی ¬ پروپیلن ········· ·································· 32 ° - 175 ° F (0-79.4 ° C)

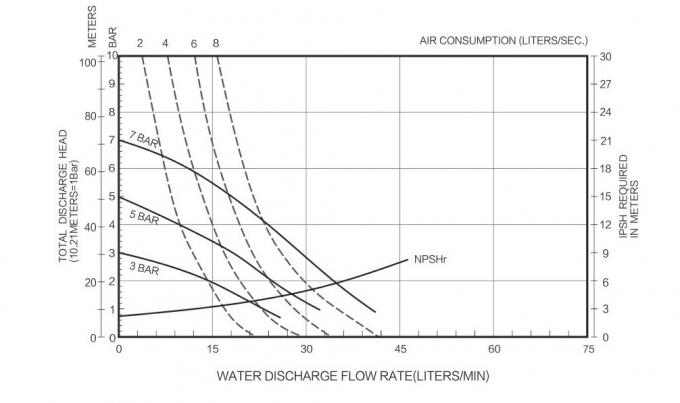

15pp " نمودار جریان
مقررات مربوط به هوا و روانکاری
فشار هوا فوق العاده. می تواند آسیب پمپ، صدمه شخصی یا صدمه به ملک را ایجاد کند.
دستورالعمل های عملیاتی
